BMS 18650 Protection Board untuk Baterai Lion 18650 3.7V 7.4V 11.1V 1s 2s 3s Lithium Battery 10A merakit baterai

Model proteksi:
1. Over charging (pengecasan berlebih)
2. Over discharging (pemakaian berlebih)
3. Over current (arus berlebih)
4. Short circuit (korslet)

Bisa dipakai utk berbagai jenis susunan batere lithium:
~ 1s (single battery = 3.7v)
~ 2s (seri 2 batere = 7.4v)

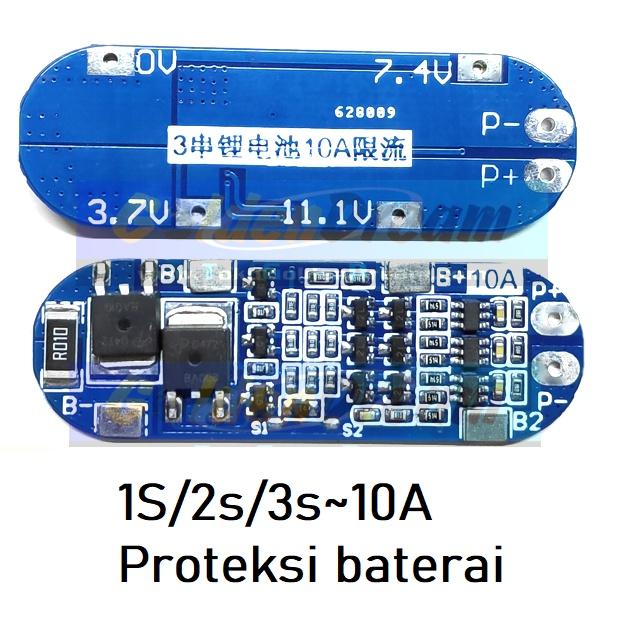

~ 3s (seri 3 batere = 11.1v) << foto ilustrasi nomor 1

Aplikasi:
1. Arduino / Raspberry Pi / Microcontroller System
2. Remote Control, Sepeda Listrik, Mobil Golf, Mobil Listrik
3. Baterai pack utk alat pijat, monitoring, lampu jalan, emergency lamp
4. Power bank dan aplikasi portable lainnya

**Perhatian:
1. Perhatikan posisi pin yg dipakai sesuai dengan susunan baterai (1s, 2s, 3s) jangan sengaja hubung singkat.
2. Setelah pemasangan perlu dicas agar memiliki output.
3. Saat menghubungkan 3 kelompok baterai secara seri, pastikan voltase masing-masing baterai sama. Jika berbeda, isi setiap baterai secara terpisah baru disusun kembali. Saat pengujian discharge, voltase akan turun. Yang paling cepat turun adalah baterai yang jelek.
4. Jangan campur baterai yg baik dan jelek secara bersamaan. Semakin mirip kapasitas dan resistan internal setiap baterai maka semakin baik. (Efek penggunaan 2 baterai bagus + 1 baterai jelek sama seperti 3 baterai jelek)

**Spesifikasi:
Overcharge voltage range: 4.25-4.35v ± 0.05v
Over-discharge voltage range: 2.3-3.0v ± 0.05v
Working current: 0-10A
Working temperature: -40 s/d +50C
Instantaneous current: 11-13A
Storage conditions: -40 s/d +80 C
Quiescent current: less than 30uA
Effective life: more than 30,000 hours
Internal resistance: less than 100miliOhm
Short circuit protection: protection, delay self-recovery.
