EL-1356R06 RS232 RFID 13.56MHz HF Card Reader ISO14443A 13.56 Mhz USB
Rp225.000
- Kondisi: Baru
- Min. Pemesanan: 1 Buah
- Etalase: HF Reader - RFID NFC 1356 MHz

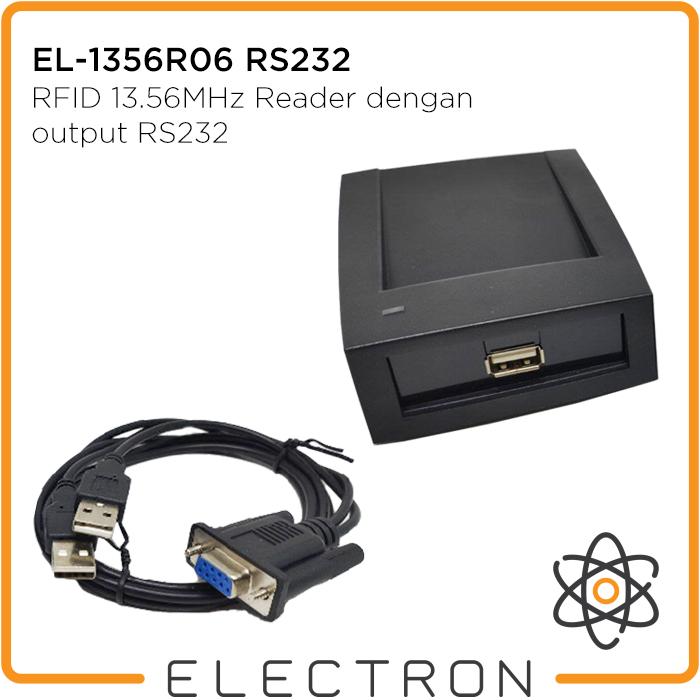

Electron EL-1356R06 RS232 RFID 13.56MHz Reader dengan output RS232
Format data berupa WG34 (10 karakter Decimal)
Interface:
- RS232 untuk data RFID Tag
- USB untuk power
- LED: Merah: standby, Hijau: membaca RFID Tag
Format komunikasi:
- Serial: 9600 bps, none parity, 8 data bits, 1 stop bit
- Data Format: [STX] [Data] [CR] [LF] [ETX]
| Field | Panjang (byte) | Keterangan |
| ----- | -------------- | ---------------------------- |
| STX | 1 | Awal paket, selalu 0x02 |
| Data | 10 | UID / Serial Number |
| CR | 1 | Carriage Return, selalu 0x0D |
| LF | 1 | Selalu 0x0A |
| ETX | 1 | Akhir paket, selalu 0x03 |
Contoh:
02 32 34 36 34 32 30 34 34 38 37 0D 0A 03
STX: 02
Data: 32 34 36 34 32 30 34 34 38 37
CR: 0D
LF: 0A
ETX: 03
Penjelasan tentang data:
Untuk mendapatkan data dengan format WG34, semua byte data dikurangi 0x30, dan hasilnya dijadikan digit decimal.
Hasil dalam format WG34: 2464204487
Format data berupa WG34 (10 karakter Decimal)
Interface:
- RS232 untuk data RFID Tag
- USB untuk power
- LED: Merah: standby, Hijau: membaca RFID Tag
Format komunikasi:
- Serial: 9600 bps, none parity, 8 data bits, 1 stop bit
- Data Format: [STX] [Data] [CR] [LF] [ETX]
| Field | Panjang (byte) | Keterangan |
| ----- | -------------- | ---------------------------- |
| STX | 1 | Awal paket, selalu 0x02 |
| Data | 10 | UID / Serial Number |
| CR | 1 | Carriage Return, selalu 0x0D |
| LF | 1 | Selalu 0x0A |
| ETX | 1 | Akhir paket, selalu 0x03 |
Contoh:
02 32 34 36 34 32 30 34 34 38 37 0D 0A 03
STX: 02
Data: 32 34 36 34 32 30 34 34 38 37
CR: 0D
LF: 0A
ETX: 03
Penjelasan tentang data:
Untuk mendapatkan data dengan format WG34, semua byte data dikurangi 0x30, dan hasilnya dijadikan digit decimal.
Hasil dalam format WG34: 2464204487
