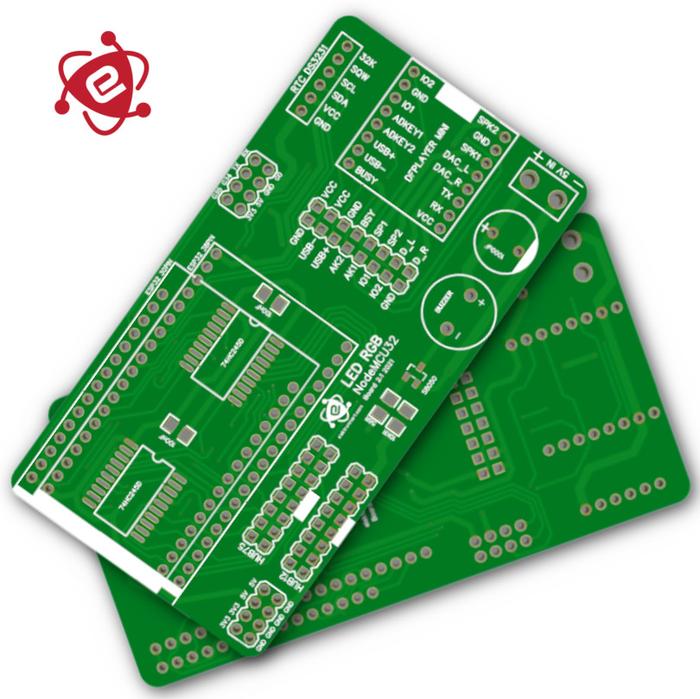

PCB Controller LED RGB NodeMCU ESP 32 ESP32 SmartMatrix Arduino - V2.1

*** Stok selalu kami update, silahkan langsung order.

PCB Controller LED RGB NodeMCU 32 ElektronMart Board ESP32 compatible with SmartMatrix Arduino Library

Perbedaan

Board V1 : Tidak menggunakan Buffer 74HC245
Board V2 : Menggunakan Buffer 74HC245

Contoh sketch : github titik com /busel7/Arduino/tree/master/NodeMCU
o P4P5RGB-ESP32-RTC titik ino
o P10SC-ESP32-RTC titik ino


Spesifikasi :

Dimension:  97mm x 47mm
PCB Thickness: 1.2
Layers : 2
Impedance: no
PCB Color: Green
Surface Finish: HASL(with lead)
Copper Weight: 1
Material Details: FR4-Standard Tg 130-140C


Bill of Material (Fungsional Port & Konektor) :

V1 dan V2:
1 x NodeMCU NodeMCU 32S ESP32
1 x RTCDS3231 Module
1 x DFPlayer Mini
1 x 5V Active Buzzer
1 x Kapasitor 1000uf
4 x Female Header
2 x Male Header
1 x Terminal PCB 2p

V1 :
1 x Resistor 56 Ohm DIP
1 x Resistor 10K Ohm DIP
1 x Transistor BC547 DIP

V2
2 x 74HC245D SMD SOP20
1 x Resistor 56 Ohm SMD 1206
1 x Resistor 10K Ohm SMD 1206
1 x Transistor S8050 SMD SOT23

PIN Out

Smartmatrix HUB75
--------------------------------
R1 - 2
G1 - 15
B1 - 4
R2 - 16
G2 - 27
B2 - 17
A - 5
B - 18
C - 19
D - 21
E - 12
LAT - 26
OE - 25
CLK - 22

Smartmatrix HUB12
--------------------------------
A - 5
B - 18
C - 19
CLK - 22
LAT - 26
R1 - 2
OE - 25

DFPlayer RX TX : 13, 14
Buzzer : 23
RTC DS3231 SCL SDA : 33, 32
