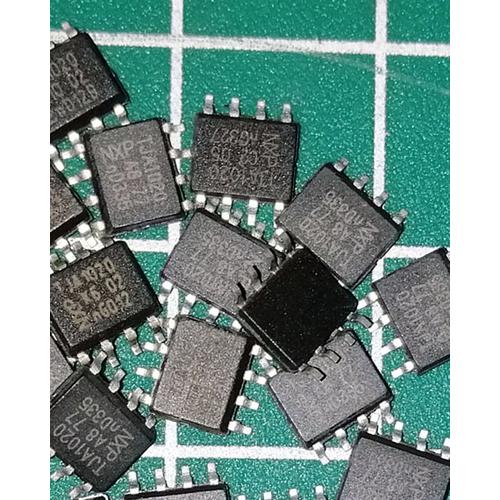

Original TJA1020 TJA 1020 SOP8 LIN Transceiver

Original TJA1020 TJA 1020 SOP8 LIN transceiver

Models : TJA1020 SOP8
Manufacturer : NXP.
Product Categories :Integrated Circuits (ICs)
Package/Case  : SOP 8
Reference To Part : TJA1020 SOP8
Substitute : NXP TJA1020
Can Be Found         : ECU Mazda BC Fiat Marelli, CFC348V, 4AFR, 4CFR, EEC-VI, CAN panel, etc.

Package Include :
1 X TJA1020 SOP8

General Feature
Baud rate up to 20 Kbaud
Very low ElectroMagnetic Emission (EME)
High ElectroMagnetic Immunity (EMI)
Low slope mode for an even further reduction of EME
Passive behaviour in unpowered state
Input levels compatible with 3.3 and 5 V devices
Integrated termination resistor for Local Interconnect
Network (LIN) slave applications
Wake-up source recognition (local or remote)
Supports K-line like functions

pin 1. RXD receive data output (open-drain); active LOW after a wake-up event
pin2. NSLP sleep control input (active LOW); controls inhibit output; resets wake-up source flag on TXD and wake-up request on RXD
Pin 3 NWAKE local wake-up input (active LOW); negative edge triggered
pin 4 TXD transmit data input; active LOW output after a local wake-up event
pin 5 GND/ground
pin 6 LIN LIN bus line input/output
pin 7BAT battery supply
pin 8 INH battery related inhibit output for controlling an external voltage regulator; active HIGH after a wake-up event
