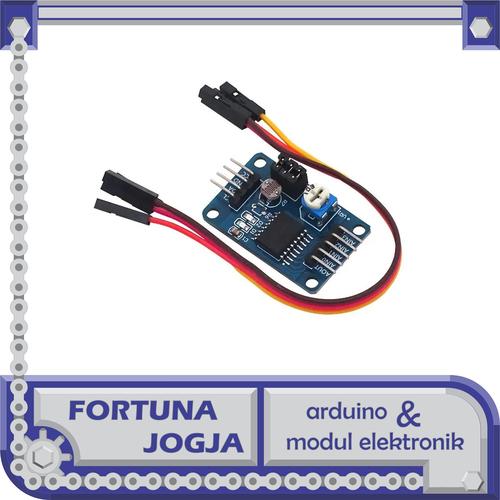

PCF8591 AD DA Converter ADC DAC Analog Digital I2C Controller Module

PCF8591 adalah modul konverter analog ke digital 8 bit atau 8 bit digital ke analog yang berarti setiap pin dapat membaca nilai analog hingga 256. Modul ini juga memiliki rangkaian LDR dan termistor. Modul ini memiliki empat input analog dan satu output analog. Modul ini bekerja dengan komunikasi I2C dengan jalur SCL dan SDA untuk clock dan data. Modul Ini membutuhkan tegangan suplai DC 2,5-6V dan memiliki arus kerja yang rendah. Kita juga dapat memanipulasi tegangan input dengan mengatur potensiometer pada modul. Terdapat 3 jumper J4 terhubung untuk memilih rangkaian akses termistor , J5 terhubung untuk memilih rangkaian akses LDR/photo resistor dan J6 terhubung untuk memilih rangkaian akses tegangan lewat potensiometer. Ada dua LED D1 dan D2- D1 menunjukkan intensitas tegangan keluaran dan D2 menunjukkan intensitas tegangan suplai. Semakin tinggi tegangan keluaran atau suplai, semakin tinggi intensitas LED D1 atau D2. Anda juga dapat menguji LED ini dengan menggunakan potensiometer pada VCC atau pada pin AOUT. Specification: single power supply PCF8591 operating voltage range of 2.5V-6V Low Standby Current via I2C-bus serial input / output PCF8591 by 3 hardware address pins addressing PCF8591 I2C bus speed sampling rate decision 4 programmable analog inputs for single-ended or differential inputs auto increment channel selection PCF8591 analog voltage range from VSS to VDD PCF8591 built-in track and hold circuit 8-bit successive approximation A / D converter DAC gain realized by an analog output module PCB size: 3.6cm * 2.3cm Keterangan pin DA output interface chip left AOUT AINO chip analog inputs 0 AIN1 chip analog inputs 1 AIN2 chip analog inputs 2 AIN3 chip analog inputs 3 The right of the clock SCL IIC interface connected microcontroller IO port SDA IIC digital interface connected microcontroller IO port GND module to external ground VCC power supply interface external 3.3v-5v
