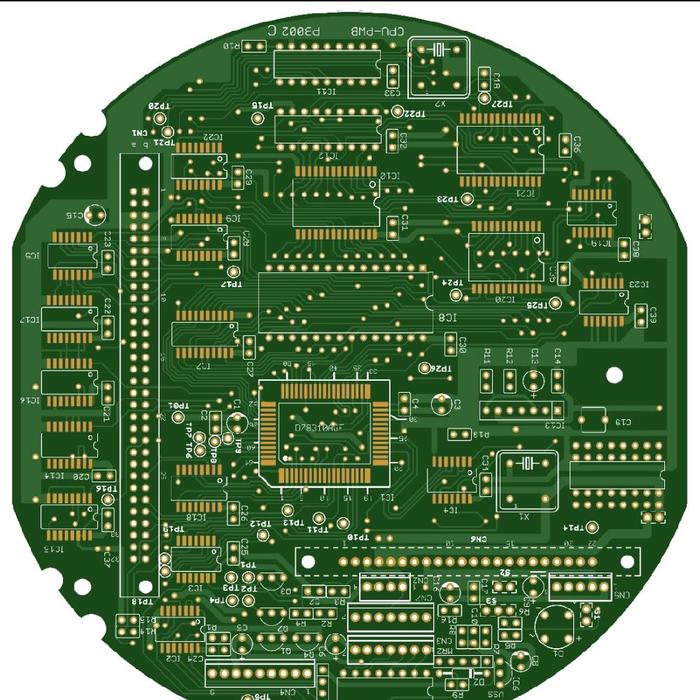

Desain, Layout, dan Cetak PCB Single atau Double Layer(Eagle,Protel)

Menerima jasa elektronik:
Desain Skematik PCB

- Desain dari pcb asli/clone:
- biaya Layouting 1cm2 = 1300 untuk single layer
- biaya Layouting 1cm2 = 2000 untuk double layer

***biaya konsultasi gratis..gratis***
Layout PCB untuk Single Layer atau Double Layer
- biaya Layouting 1cm2 = 1500 untuk single layer
- biaya Layouting 1cm2 = 2500 untuk double layer
--------------------------------------------------------------------------------------
SINGLE=
- FR2 = Rp. 140/cm2 (min. order 2x100cm2)
- FR4 = Rp. 450/cm2 (min. order 2x100cm2)
- Masking / SilkScreen = Rp 27.000
- 2 Masking/2 SilkScreen = Rp 54.000
DOUBLE:
- PTH + Masking /SilkScreen = Rp. 900/cm (min. order 2x100cm2)
Harga Film cetak:
- P x L X 90/cm x4 untuk single layer
- P x L X 90/cm x6 untuk double layer
Catatan:
** FR2 bahan epoxy
** FR4 bahan Fiber + epoxy
** Masking --> jalur PCB dilapisi isolated
** Silkscreen --> (Sablon Komponen)
** 2 SilkScreen --> penyablonan komponen atas dan bawah
** PTH --> ThrouHole ( Jalur atas bawah nyambung)
Note:
- menerima jasa proyek skala kecil - menengah seperti Tugas Akhir berbasis ATMEGA MCS51, arduino, raspberry pi, STM32 dan beaglebone. dengan kesepakatan harga yang win-win solution tentunya
- Proses Cetak PCB 1-2 hari kerja (untuk single layer dan tergantung jumlah cetak)
- Proses Desain dan Layout PCB 4 hari kerja
- Lama pengerjaan 4-5 hari , single
- Lama pengerjaan 4-5 hari, double tergantung banyaknya cetak PCB
- suport file eagle, protel, proteus,coreldraw
