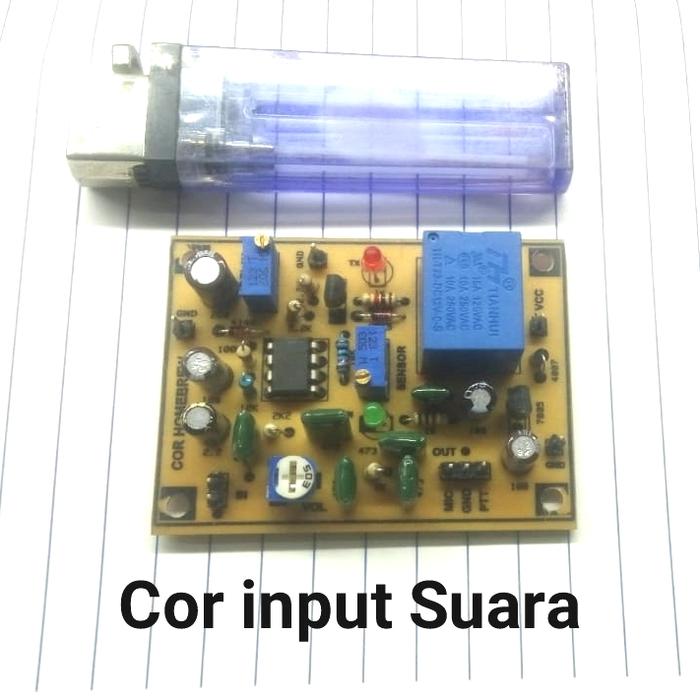

KIT COR REPEATER - COR AUDIO

** KiTs Cor Radio repeater **

Pilih varian

* Detek audio speaker :

Jenis speaker Non BTL

Optional varian >> Gabung (short) pin vox pada pcb jika menggunakan input suara.

konek speaker out radio RX ke cor, maka cor akan aktif

* Cara setting cor detek audio :

Sinkron vol rx dan sensor di cor, atur sekiranya hanya jaming tanpa bersuara cor tidak off.. (tambah vol rx) - atur sensor jangan terlalu tipis.

Bukan vol rx 30 sd 50 %

** Detek cos (tegangan) :

Optional Varian >> Lepas (open) pin vox pada pcb jika menggunakan detek Cos (tegangan)

Cos khusus yg mahir cari titik cos radio. Konek cos Low atau High ke pin cos di PCB, maka cor akan aktif

Untuk Sumber input suara jenis speaker Non BTL..

Terdapat Rangkaian Low Pass Filter pada bagian Audio, sebagai peredam Noise Audio Repeater, hasil audio Repeater bagus tidak cempreng kayak kaleng krupuk.

** VCC KiTs: 12 sd 13.8 VDC

Penjelasan singkat tentang BTL Power audio speaker output >> Speaker output BTL tidak memiliki ground, kedua kutub nya adalah positif, lihat postingan cara merubah BTL ke Non BTL. jika salah satunya di konek ke ground maka akan korslet (lihat poto postingan)

** ket pin out cor :

PTT : Standby Ground
MiC : Audio
Ground : Ground

Delay dan Sensor audio sudah kami setting standar radio (atur ulang jika kurang pass) - anda tinggal open vol rx hingga cor aktif jika detek suara

Penyambungan kabel input dan output harap pergunakan kabel yg ber outer ground (kabel sekerem)

* Lain² dan himbauan :

Lihat poto postingan

Terima kasih.
