Expansion Board Shield ESP32 DevkitC V4 NodeMCU-32S 38Pin 38 Pin 38p - Expansion Board

NOTE:
Antenna External: Untuk 32U dan 32UE wajib pakai antenna external yang bisa dibeli di :
-https://tokopedia.link/9pfMKOMI5Ob
-https://tokopedia.link/Y3F4XqzJ5Ob
-https://tokopedia.link/HCF18OAJ5Ob
-https://tokopedia.link/OMD4PnBJ5Ob
-https://tokopedia.link/guGzfcCJ5Ob
-https://tokopedia.link/O7dp8SCJ5Ob

Diskripsi Produk

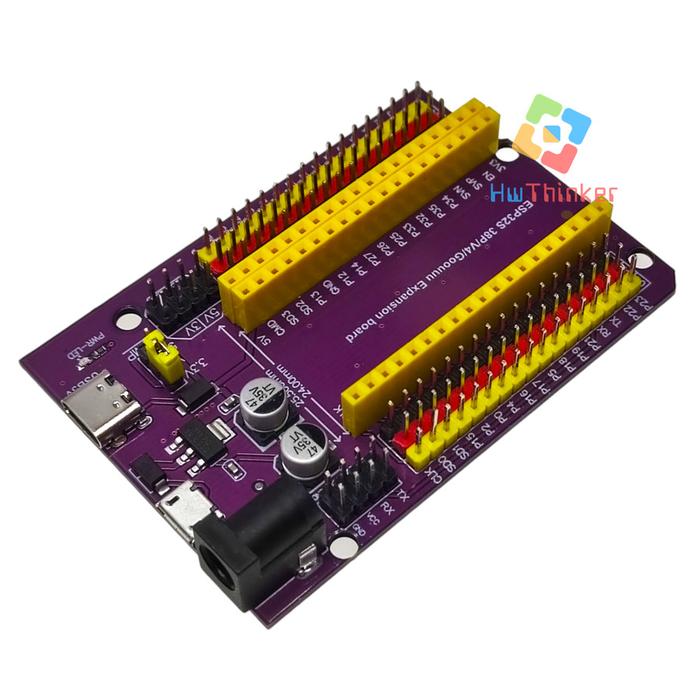

Perkenalkan, board ekspansi istimewa dengan fleksibilitas tinggi yang mendukung modul ESP32 38 pin dengan antena internal(WROOM-32D/WROOM-32E) dan eksternal(WROOM-/WROOM-32UE).

Board ini bisa digunakan untuk ESP32 DevkitC V4 Sekaligus NodeMCU32S berkat adanya dua Header female yang dipasang pararel yang memiliki jarak lebar antara header kanan dan kiri sebesar 0.9 inch (cocok untuk NodeMCU-32S) dan 1 inci(cocok untuk ESP32 Devkit V4).

Salah satu fitur menarik dari shield ini adalah sumber input tegangan yang fleksibel. Anda dapat menggunakan regulator dengan jack DC 6-9V atau USB, atau bahkan mengambil sumber daya dari development board ESP32 sendiri. Namun, perlu diingat bahwa sumber input tegangan 3.3V harus berasal dari development board ESP32.

Setiap IO interface di ESP32 di-expand dengan tambahan GND dan VCC, sehingga Anda tidak perlu khawatir mencari tambahan PIN untuk VCC dan Ground. Yang menarik, Anda dapat memilih apakah ingin menggunakan VCC 3.3V atau 5V dengan mengatur posisi jumper.

Spek:
-Power input: Supply voltage: DC 6-9V, USB-powered, Power from Development Board
-Working current: 60mA
-Maximum power: 0.3W

Varian:
Varian Expansion Board
1x Expansion Board

Varian +32D MicroUSB
1x Expansion
1x ESP32 DevkitC V4 WROOM-32D MicroUSB Serial chip CH9102

🅲 Varian +32E MicroUSB
1x Expansion
1x ESP32 DevkitC V4 WROOM-32E MicroUSB Serial chip CP2102

🅳 Varian +32D TypeC
1x Expansion
1x ESP32 DevkitC V4 WROOM-32D Type-C Serial chip CP2102

🅴 Varian +32U MicroUSB
1x Expansion
1x ESP32 DevkitC V4 WROOM-32U MicroUSB Serial chip CH9102

🅵 Varian +32UE MicroUSB
1x Expansion
1x ESP32 DevkitC V4 WROOM-32UE MicroUSB Serial chip CH9102

🅶 Varian +32U TypeC
1x Expansion
1x ESP32 DevkitC V4 WROOM-32U Type-C Serial chip CP2102

🅷 Varian +Node32S Micro
1x Expansion
1x NodeMCU-32S tipe MicroUSB Serial chip CP2102

🅸 Varian +Node32S Type-C
1xExpansion
1x NodeMCU-32S tipe Type-C

Caution:
Board tidak cocok untuk ESP32 Lolin32, Lolin32 Lite dan tidak cocok untuk ESP32 30pin
Upload program tidak bisa pakai expansionnya. Upload program harus di board esp32nya
Varian DevkitcV4 32U dan DevkitcV4 32UE wajib menggunakan Antena External karena tidak ada Antenna internal didalamnya
