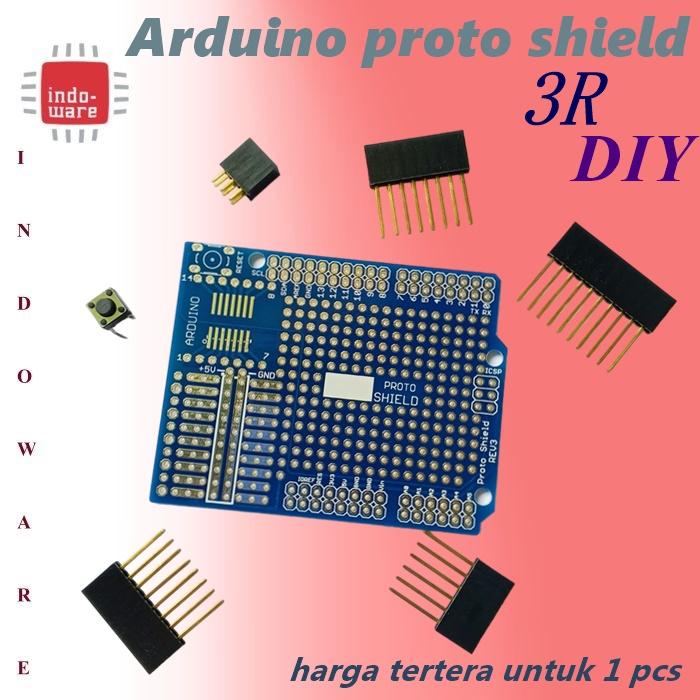

Arduino proto shield R3 compatible board expansion board uno R3 diy parts
Rp75.000
- Kondisi: Baru
- Min. Pemesanan: 1 Buah
- Etalase: Semua Etalase
Arduino proto shield R3 compatible board expansion board uno R3 diy parts
Proto Shield UNO untuk Arduino Kit membuat pembuatan proyek Anda menjadi sederhana dengan menawarkan kemungkinan merakit komponen elektronik di area pembuatan prototipe. Semua sinyal pin Arduino I/O dan area untuk pemasangan sirkuit terpadu dalam format lubang tembus dan SMD tersedia.
Area pembuatan prototipe yang luas dengan karakteristik khusus:
Pinout Arduino UNO Rev.3
1 tombol Atur Ulang
1 konektor ICSP
14 pin untuk komponen SMD (pitch 1,27mm)
20 pin untuk komponen Through Hole (pitch 2,54mm)
Proto Shield UNO untuk Arduino Kit mengambil daya dari pin standar 5V dan GND Arduino dan melaporkannya ke dua bus yang ada di tengah area untuk Integrated Through Hole; bus ini dapat digunakan untuk memberi daya pada IC DIP atau untuk mendistribusikan daya dan ground.
Konektor ICSP di papan terhubung langsung ke pin Arduino SPI:
1: (yang memiliki titik berlapis sutra) MISO terhubung ke D12
2: +5V
3: SCK terhubung ke D13
4: MOSI terhubung ke D11
5: setel ulang pin
6: GND
harga untuk 1 pcs
silahkan diorder
Proto Shield UNO untuk Arduino Kit membuat pembuatan proyek Anda menjadi sederhana dengan menawarkan kemungkinan merakit komponen elektronik di area pembuatan prototipe. Semua sinyal pin Arduino I/O dan area untuk pemasangan sirkuit terpadu dalam format lubang tembus dan SMD tersedia.
Area pembuatan prototipe yang luas dengan karakteristik khusus:
Pinout Arduino UNO Rev.3
1 tombol Atur Ulang
1 konektor ICSP
14 pin untuk komponen SMD (pitch 1,27mm)
20 pin untuk komponen Through Hole (pitch 2,54mm)
Proto Shield UNO untuk Arduino Kit mengambil daya dari pin standar 5V dan GND Arduino dan melaporkannya ke dua bus yang ada di tengah area untuk Integrated Through Hole; bus ini dapat digunakan untuk memberi daya pada IC DIP atau untuk mendistribusikan daya dan ground.
Konektor ICSP di papan terhubung langsung ke pin Arduino SPI:
1: (yang memiliki titik berlapis sutra) MISO terhubung ke D12
2: +5V
3: SCK terhubung ke D13
4: MOSI terhubung ke D11
5: setel ulang pin
6: GND
harga untuk 1 pcs
silahkan diorder
