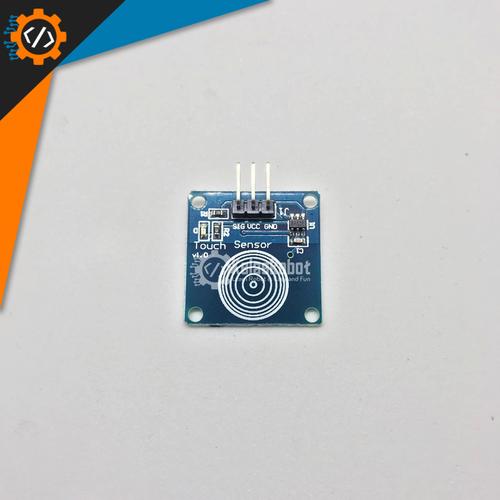

Sensor Sentuh Touch Saklar TTP223B for Arduino

Modul ini dibuat berdasarkan IC touch-sensing (perasa sentuh) capacitive TTP223B

Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.

Cara kerja:
1. Dalam keadaan normal, modul menghasilkan sinyal low (hemat daya).
2. Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.
3. Jika tidak disentuh lagi selama 12 detik kembali ke mode hemat energi.

Kelebihan:
1. Konsumsi daya yang rendah
2. Bisa menerima tegangan dari 2 ~ 5.5V DC
3. Dapat menggantikan fungsi saklar tradisional
4. Dilengkapi 4 lobang baut untuk memudahkan pemasangan

Spesifikasi
1. Tegangan kerja: 2v s/d 5.5v (optimal 3v)
2. Output high VOH: 0.8VCC (typical)
3. Output low VOL: 0.3VCC (max)
4. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA
5. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA
6. Waktu respon (low power mode): max 220ms
7. Waktu respon (touch mode): max 60ms
8. Ukuran: 24x24x7.2mm
