Raspberry Pi Pico / Pico W PICO 2 PICO 2 W Sensor Shield IO Expansion RS485 MODBUS Relay ADS1115 ADC 16bit Developer Board

𝐍𝐎𝐓𝐄: 𝐓𝐈𝐃𝐀𝐊 𝐌𝐄𝐍𝐄𝐑𝐈𝐌𝐀 𝐊𝐋𝐀𝐈𝐌 𝐀𝐓𝐀𝐔 𝐊𝐎𝐌𝐏𝐋𝐀𝐈𝐍 𝐃𝐈 𝐋𝐔𝐀𝐑 𝐒𝐈𝐒𝐓𝐄𝐌 𝐓𝐎𝐊𝐎𝐏𝐄𝐃𝐈𝐀
SKU:
KK2009 / STD VERSION
KR2020 / PRO VERSION
Raspberry Pi Pico / Pico W adalah papan mikrokontroler baru yang populer dengan harga murah dan kinerja tinggi, jadi bagaimana cara mengintegrasikan sensor ke dalamnya?


Sensor Shield merupakan solusi yang sempurna untuk masalah ini. Sensor Shield untuk Pi Pico adalah sebuah shield plug-and-play untuk Raspberry Pi Pico yang terintegrasi dengan berbagai jenis konektor Sensor, termasuk
2 * I2C,
3 * Analog,
2 * UART,
3 * port Digital dan pin SPI,


serta saklar daya yang dapat dipilih antara 3,3v/5v. Ini memungkinkan Anda untuk membangun prototipe dan proyek dengan cara yang mudah dan cepat tanpa kabel jumper dan breadboard, sehingga Anda dapat mengeksplorasi kemungkinan tak terbatas dari Pico. Papan shield ini merupakan papan tambahan yang dapat ditumpuk dan berfungsi sebagai jembatan antara Pi Pico / Pico W dan sistem sensor dari berbagai jenis dengan PIN Header yang tersedia.


1-Analog Ports: include 3 anlog ports, A0, A1, A2.
2-Digital Ports: include 3 digital ports, D16, D18, D20.
3-UART Port: 2 UART port.
4-I2C Ports: 2 I2C ports.
5-Power Switch: 5V/3.3V selectable power switch.
6-SPI port: 1 spi0 por - TFT Ready (UPGRADE VERSION)
7-Jack DC Input 7-12VDC
8- Ready PIN 3.3V and 5V Fix Voltage (UPGRADE VERSION)
Dimension: 6mm * 6mm
Analog Pinout: A0 = 26 A1 = 27 A2 = 28
I2C0 Pinout: SDA = 8 SCL = 9
I2C1 Pinout: SDA = 6 SCL = 7
UART0 Pinout: TX = 0 RX = 1
UART1 Pinout: TX = 4 RX = 5
SPI0 Pinout: SCK/SCL = 2 TX/MOSI = 3 RX/DC/AO/MISO = 4 CS = 5

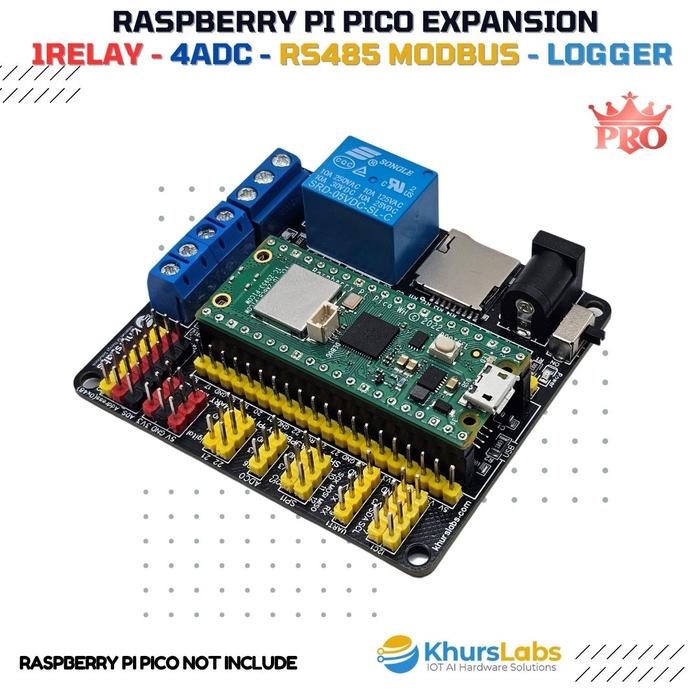

MAPPING PIN PRO VERSION:
RS485 = SERIAL 0 (RX1 TX0)
ADC ADS1115 = I2C (SDA4 SCL5)
TF CARD = SS17 MOSI19 SCK18 MISO 16
RELAY = PIN 14
