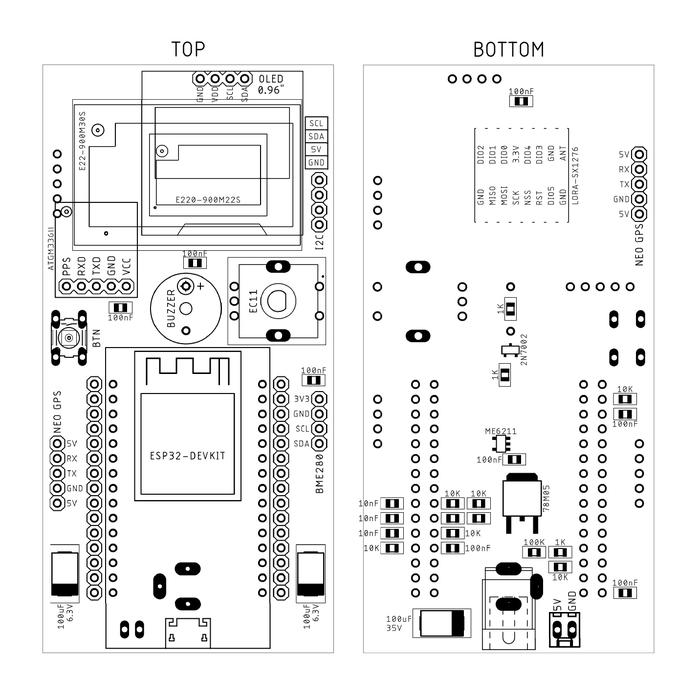

PCB Meshtastic ESP32 + LoRa + GPS - PCB V1

B.O.M
- 1pcs ESP32 DevKit 30pin
- 1pcs ATGM336H / NEO-6M / NEO-7M / NEO-8M / GP- 02
- 1pcs E22-900M30S / E220-900M22S / SX1276 / SX1278 / RA-01SH / SX1278F30
- 1pcs OLED 0.96"
- 4pcs Resistor 1K 0805
- 8pcs Resistor 10K 0805
- 1pcs Resistor 100K 0805
- 3pcs Capasitor 10nF 0805
- 8pcs Capasitor 100nF 0805
- 2pcs Capasitor 7343 100uF / 6.3V
- 1pcs Capasitor 7343 100uF / 35V
- 1pcs LED 0805
- 1pcs BME280
- 1pcs Buzzer Aktif 5V
- 1pcs Rotary Encoder EC11
- 1pcs Tactile Switch
- 1pcs Mosfet 2N7002
- 1pcs IC 78M05
- 1pcs ME6211
- 1pcs SMA Connector
- 1pcs DC Jack 5.5mm
- 3pcs Header Female 1x4p
- 3pcs Header Female 1x5p
- 2pcs Header Female 1x15p
- 2pcs Header Male 1x15p
- 1pcs Molex Female  2.54mm 2p

Note :
1. ME6211 digunakan ketika ingin menghemat penggunaan Battery, karena drop voltagenya lebih rendah dibanding AMS1117.
2. LED dan Resistor 1K dibawahnya pada PCB V2 dan V3, digunakan sebagai indikator PPS GPS GP-02 karena untuk GPS tsb tidak memiliki LED indikator bawaan.
3. Jumper BUSY dan DIO2 pada PCB V2 untuk menentukan pin yg digunakan sebagai pin BUSY, karena ada beberapa jenis LoRA yg menggunakan DIO2 sebagai pin BUSY.

Pinout

LORA :
- NSS -> GPIO_18
- SCK -> GPIO_5
- MOSI -> GPIO_27
- MISO -> GPIO_19
- RST -> GPIO_23
- BUSY -> GPIO_32
- RXEN -> GPIO_14
- TXEN -> GPIO_13
- IRQ -> GPIO_33
- DIO0 -> GPIO_26

GPS:
- GPS_RX -> GPIO_12
- GPS_TX -> GPIO_15

ROTARY ENCODER:
- ENC_SW -> GPIO_4
- ENC_A -> GPIO_17
- ENC_B -> GPIO_16

- VOLT -> GPIO_35
- BTN -> GPIO_39
- BUZZER -> GPIO_25
- SCL -> GPIO_22
- SDA -> GPIO_21


Flash Firmware :
flasher.meshtastic.org
