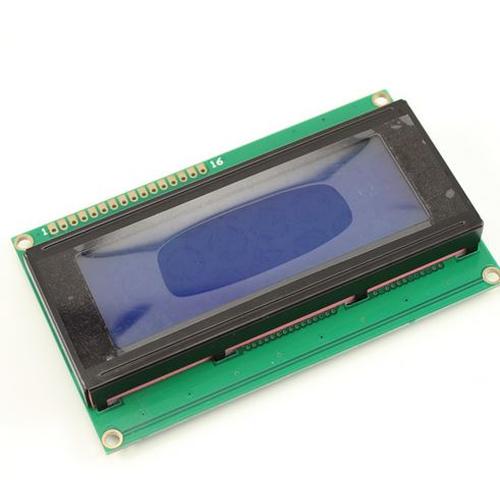

LCD 2004 Blue Background Biru Tulisan Putih 20x4 Character Display
Tambah CatatanLCD 2004 Blue Background Biru Tulisan Putih 20x4 Character Display
Terjual 17
rating 4.5 (6 ulasan)
Diskusi (4)
Rp65.000
Detail
- Kondisi: Baru
- Berat: 50 Gram
- Kategori: Lainnya
- Etalase: Modul LCD Display dan SHIELD
Harga satuan utk 1 pcs
LCD Display 2004 yg bisa menampilkan 20 karakter x 4 baris, menggunakan display controller KS0066 dan cocok utk berbagai jenis microcontroller atau Arduino.
Spesifikasi:
- Tampilan 4 baris @ 20 karakter, 5 x 8 pixel / karakter
- Display controller: KS0066
- Dilengkapi lampu latar warna biru (blue backlight)
- Tulisan putih
- Sudut pandang lebar dengan tingkat kontras yang dapat diatur dan terlihat jelas
- Tegangan kerja: 5V DC
- Dimensi modul: 98 x 60 x 14 mm
- Dimensi layar tampilan: 76 mm x 26 mm
Tingkat kontras dapat disetel dengan memutar potensiometer. Putar searah jarum jam untuk meningkatkan kontras, putar ke arah sebaliknya untuk mengurangi kontras.
Terdiri dari 16-pin interface:
1: VSS ke negatif 5v
2: VDD ke positif 5v
3: V0 utk power LCD Driver
4: RS (register selection), high: data register, low: instruction register
5: R/W (sinyal read dan write)
6: E (enable) signal
7 ~ 14: D0 ~ D7 utk 8 data bus line
15: Backlight power supply positif
16: Backlight power supply negatif
LCD Display 2004 yg bisa menampilkan 20 karakter x 4 baris, menggunakan display controller KS0066 dan cocok utk berbagai jenis microcontroller atau Arduino.
Spesifikasi:
- Tampilan 4 baris @ 20 karakter, 5 x 8 pixel / karakter
- Display controller: KS0066
- Dilengkapi lampu latar warna biru (blue backlight)
- Tulisan putih
- Sudut pandang lebar dengan tingkat kontras yang dapat diatur dan terlihat jelas
- Tegangan kerja: 5V DC
- Dimensi modul: 98 x 60 x 14 mm
- Dimensi layar tampilan: 76 mm x 26 mm
Tingkat kontras dapat disetel dengan memutar potensiometer. Putar searah jarum jam untuk meningkatkan kontras, putar ke arah sebaliknya untuk mengurangi kontras.
Terdiri dari 16-pin interface:
1: VSS ke negatif 5v
2: VDD ke positif 5v
3: V0 utk power LCD Driver
4: RS (register selection), high: data register, low: instruction register
5: R/W (sinyal read dan write)
6: E (enable) signal
7 ~ 14: D0 ~ D7 utk 8 data bus line
15: Backlight power supply positif
16: Backlight power supply negatif
