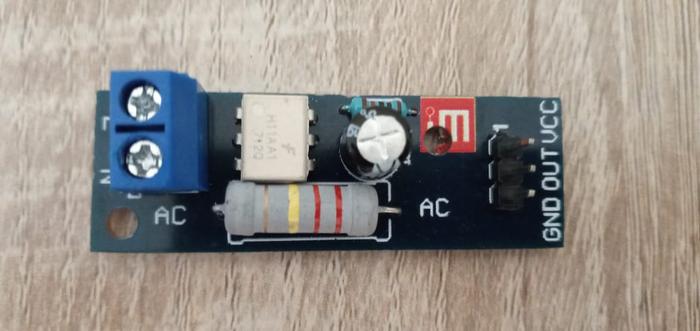

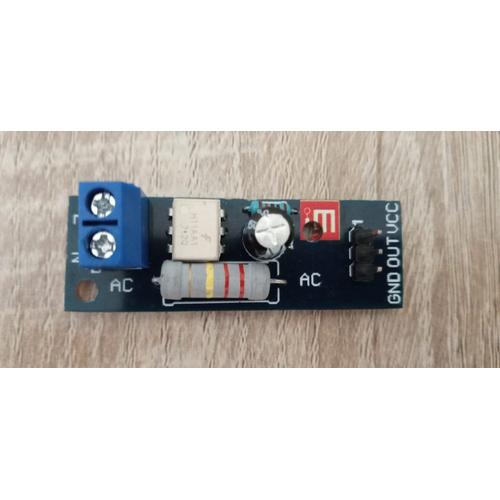

Modul Sensor Tegangan AC Bolak balik 220V Listrik PLN 1 Fasa Module

Modul sensor tegangan AC bolak balik 1 fasa ini menggunakan optocoupler sehingga tegangan input (AC) tidak akan mengganggu/membahayakan tegangan output (sistem digital) Tegangan output berupa tegangan digital (3.3v/5v=logic HIGH, 0V=logic LOW) , dapat langsung dihubungkan dengan NodeMCU, WEMOS, ESP8266, Arduino atau Raspberry Pi Pinout: - L (Fasa) + N (Netral), untuk tegangan AC 220V, bisa dari PLN atau genset atau inverter - Vcc (tegangan 3 - 5V) - Out = tegangan digital active LOW (jika ada tegangan AC, pin #39;Out #39; bernilai 0V (logic LOW), jika tidak ada tegangan listrik pin #39;Out #39; bernilai 5V (logic HIGH) - Gnd = Gnd Ukuran PCB = 49 x 15 mm Video demo ada di bawah gambar utama
