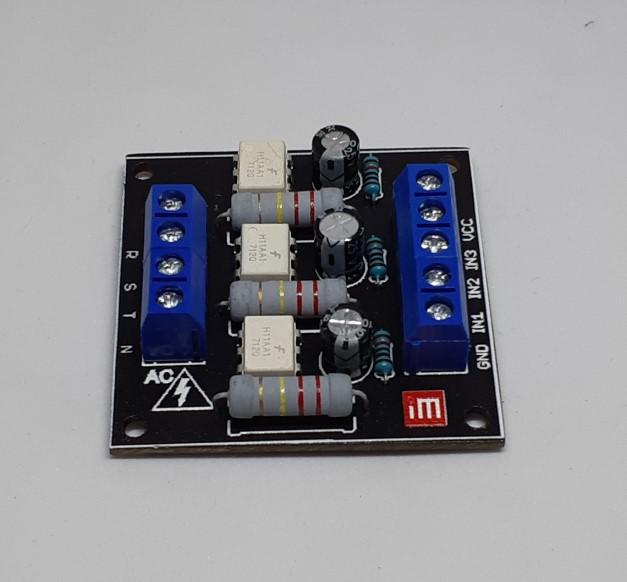

Modul Sensor Tegangan AC Bolak balik 220V Listrik PLN 3 Fasa Module

Modul sensor tegangan AC bolak balik 3 fasa ini menggunakan optocoupler sehingga tegangan input (AC) tidak akan mengganggu/membahayakan tegangan output (sistem digital) Tegangan output berupa tegangan digital (3.3V/5V=logic HIGH, 0V=logic LOW) , dapat langsung dihubungkan dengan NodeMCU, WEMOS, ESP8266, Arduino atau Raspberry Pi Pinout (gambar 3) - R, S, T (Fasa) + N (Netral), untuk tegangan AC 220V, bisa dari PLN atau genset atau inverter - Vcc (tegangan 3 - 5V) - IN1, IN2, IN3 = output modul atau sebagai INPUT untuk Arduino/Raspberry Pi (berupa tegangan digital active LOW). Jika ada tegangan AC, pin #39;IN1/IN2/IN3 #39; bernilai 0V/logic LOW, jika tidak ada tegangan listrik pin #39;IN1/IN2/IN3 #39; bernilai 5V (logic HIGH) - Gnd = Gnd Ukuran PCB 47 x 47 mm Untuk lebih jelasnya bisa dilihat di video tutorial (ada di bawah gambar utama)
