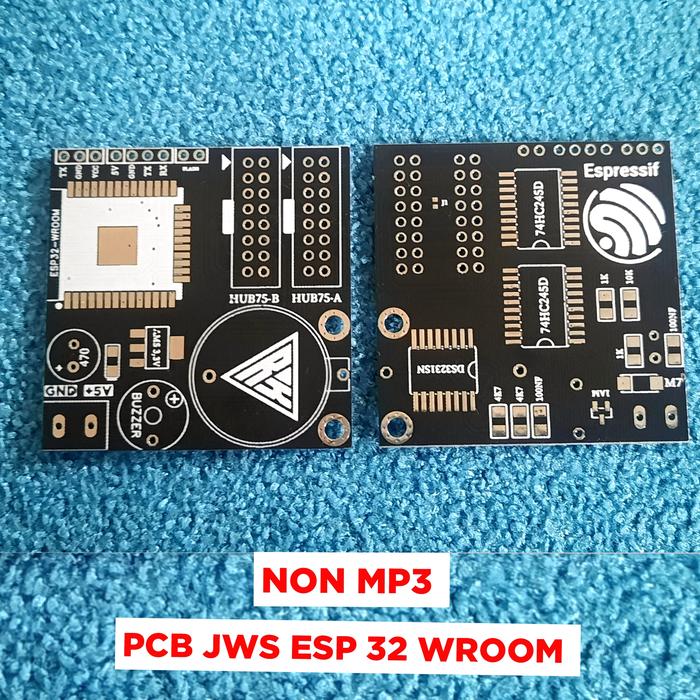

PCB JWS ESP 32 PCB JWS P5 RGB PCB JWS P10 RGB PCB JWS RGB KHALIFAH - NON MP3

Yang dijual hanya PCB KOSONG TANPA KOMPONEN.
COCOK UNTUK FIRMWARE VERSI KHALIFAH P5 RGB
MAUPUN P10 RGB.


KOMPONEN  :
resistor 10k = 1 pcs
resistor 1k = 5 pcs
resistor 4k7 = 2 pcs
dioda m7ss34 = 1 pcs
capasitor 100nf = 2 pcs
elco 470 = 1 pcs
74hc245smd sop 20 = 2 pcs
ic ds3231sn = 1 pcs
led 1206 = 2 pcs
transistor 1AM = 2 pcs
ams 1117 3,3v = 1 pcs


KOMPONEN YG WAJIB DIPASANG JIKA MELAKUKAN
FLASH ESP 32 SUDAH TERPASANG DI PCB :  AMS 1117 3,3v  dioda m7ss34  resistor 10k
ESP 32 WROOM


CARA FLASH : SETELAH KOMPONEN DI ATAS
DIPASANG, SIAPKAN USB TTL ,
HUBUNGKAN PIN :
USB TTL    PIN DI PCB
 5V                      5V
GND                  GND
RX                      TX
TX                      RX


SEBELUM PORT USB TTL DITANCAPKAN KE PORT
LAPTOP / PC ,PASTIKAN 2 PIN/ LUBANG PADA BAGIAN FLASH TERSAMBUNG.
JIKA PORT LUBANG FLASH SUDAH  TERSAMBUNG SILAHKAN TANCAPKAN PORT
USB TTL DAN KLIK TOMBOL UPLOAD.


JIKA SUDAH BERHASIL UPLOAD PORT / LUBANG FLASH HARUS DI PISAH /TIDAK TERSAMBUNG.
