100A SCT-013-000 Non-invasive AC Current Sensor Current transformer
Rp82.409
- Kondisi: Baru
- Min. Pemesanan: 1 Buah
- Etalase: J - Module Sensor Arduino

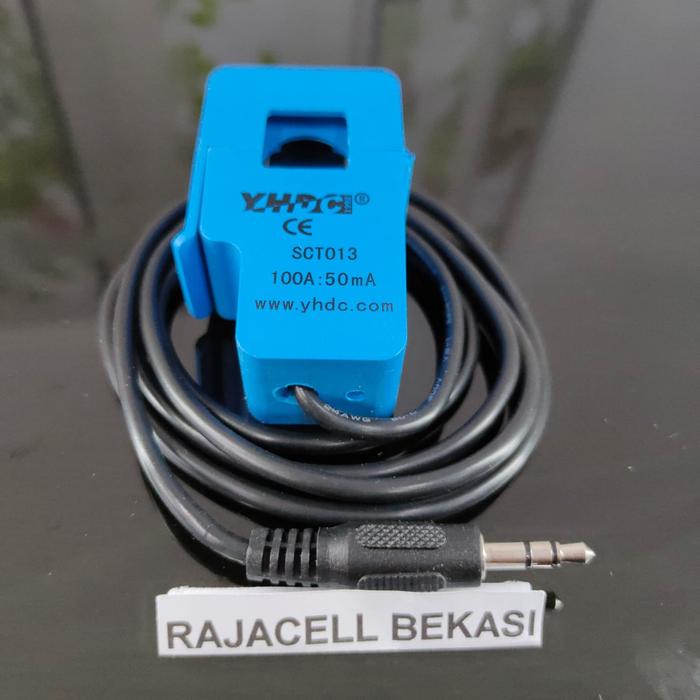

SCT-013-000: Sensor Arus AC Non-Invasif (100A)Deskripsi ProdukSCT-013-000 adalah sebuah Transformer Arus (Current Transformer / CT) tipe split-core (dapat dibuka) yang dirancang untuk mengukur arus bolak-balik (AC) secara non-invasif (tanpa perlu memutus kabel). Sensor ini ideal untuk memantau konsumsi energi, menganalisis beban listrik, atau membangun sistem manajemen energi pintar dengan akurasi dan keamanan tinggi.
Dengan peringkat arus maksimum $100\text{ Ampere}$ (A), sensor ini dapat dengan mudah dijepitkan di sekitar salah satu kabel fase dari sirkuit yang sedang diukur. Tipe SCT-013-000 ini memiliki keluaran Arus (Current Output), yang berarti sinyal outputnya adalah arus kecil yang proporsional dengan arus primer yang diukur. Sinyal keluaran ini perlu dikonversi menjadi tegangan (menggunakan resistor beban / burden resistor) sebelum dapat dihubungkan dan dibaca oleh pin analog mikrokontroler seperti Arduino atau ESP32.
ī¸ Fitur Utama
Tipe Sensor: Transformer Arus Non-invasif (Split-Core).
Model: SCT-013-000.
Arus Maksimum (Primer): $100\text{ Ampere}$ AC.
Rasio Lilitan: $100\text{ A}$ / $50\text{ mA}$ (Output Arus $50\text{ mA}$ pada Arus Primer $100\text{ A}$).
Diameter Bukaan (Jepitan): $\approx 13\text{ mm} \times 13\text{ mm}$.
Output: Arus (Current Output), memerlukan resistor beban eksternal.
Konektor: Jack audio $3.5\text{ mm}$.
Keamanan: Memberikan isolasi listrik yang sangat baik antara sirkuit yang diukur dan perangkat pengukuran Anda.
Aplikasi: Pemantauan konsumsi daya rumah/industri, smart metering, proteksi arus lebih, dan analisis beban.
Spesifikasi TeknisParameterNilaiArus Input (Primer) Max$100\text{ A}$Arus Output (Sekunder) Max$50\text{ mA}$Rasio Lilitan (Turn Ratio)$2000:1$Resistansi Beban (Burden Resistor)$0\text{ \Omega}$ (Diperlukan resistor beban eksternal)Rentang Frekuensi$50\text{ Hz}$ hingga $1 \text{ kHz}$Kekuatan Dielektrik$6000\text{V}$ AC / $1\text{ menit}$Suhu Operasi$-25^\circ\text{C}$ hingga $+70^\circ\text{C}$
Catatan Penting untuk Arduino/MikrokontrolerKarena SCT-013-000 menghasilkan keluaran arus bolak-balik (AC), Anda tidak dapat langsung membacanya dengan pin analog mikrokontroler (yang hanya membaca tegangan DC positif). Untuk menggunakannya, Anda harus:
Mengkonversi Arus ke Tegangan: Tambahkan resistor beban (burden resistor) yang sesuai ke sirkuit sekunder untuk mengubah $50\text{ mA}$ menjadi tegangan (misalnya, $50\text{ \Omega}$ akan menghasilkan $2.5\text{V}$).
Menggeser Level DC (DC Bias/Offset): Tambahkan sirkuit voltage divider untuk menggeser sinyal AC agar berada di atas $0\text{V}$ (misalnya, ke sekitar $2.5\text{V}$ DC) sehingga seluruh gelombang dapat dibaca oleh pin ADC $0\text{V}$ hingga $5\text{V}$ mikrokontroler.
Dengan peringkat arus maksimum $100\text{ Ampere}$ (A), sensor ini dapat dengan mudah dijepitkan di sekitar salah satu kabel fase dari sirkuit yang sedang diukur. Tipe SCT-013-000 ini memiliki keluaran Arus (Current Output), yang berarti sinyal outputnya adalah arus kecil yang proporsional dengan arus primer yang diukur. Sinyal keluaran ini perlu dikonversi menjadi tegangan (menggunakan resistor beban / burden resistor) sebelum dapat dihubungkan dan dibaca oleh pin analog mikrokontroler seperti Arduino atau ESP32.
ī¸ Fitur Utama
Tipe Sensor: Transformer Arus Non-invasif (Split-Core).
Model: SCT-013-000.
Arus Maksimum (Primer): $100\text{ Ampere}$ AC.
Rasio Lilitan: $100\text{ A}$ / $50\text{ mA}$ (Output Arus $50\text{ mA}$ pada Arus Primer $100\text{ A}$).
Diameter Bukaan (Jepitan): $\approx 13\text{ mm} \times 13\text{ mm}$.
Output: Arus (Current Output), memerlukan resistor beban eksternal.
Konektor: Jack audio $3.5\text{ mm}$.
Keamanan: Memberikan isolasi listrik yang sangat baik antara sirkuit yang diukur dan perangkat pengukuran Anda.
Aplikasi: Pemantauan konsumsi daya rumah/industri, smart metering, proteksi arus lebih, dan analisis beban.
Spesifikasi TeknisParameterNilaiArus Input (Primer) Max$100\text{ A}$Arus Output (Sekunder) Max$50\text{ mA}$Rasio Lilitan (Turn Ratio)$2000:1$Resistansi Beban (Burden Resistor)$0\text{ \Omega}$ (Diperlukan resistor beban eksternal)Rentang Frekuensi$50\text{ Hz}$ hingga $1 \text{ kHz}$Kekuatan Dielektrik$6000\text{V}$ AC / $1\text{ menit}$Suhu Operasi$-25^\circ\text{C}$ hingga $+70^\circ\text{C}$
Catatan Penting untuk Arduino/MikrokontrolerKarena SCT-013-000 menghasilkan keluaran arus bolak-balik (AC), Anda tidak dapat langsung membacanya dengan pin analog mikrokontroler (yang hanya membaca tegangan DC positif). Untuk menggunakannya, Anda harus:
Mengkonversi Arus ke Tegangan: Tambahkan resistor beban (burden resistor) yang sesuai ke sirkuit sekunder untuk mengubah $50\text{ mA}$ menjadi tegangan (misalnya, $50\text{ \Omega}$ akan menghasilkan $2.5\text{V}$).
Menggeser Level DC (DC Bias/Offset): Tambahkan sirkuit voltage divider untuk menggeser sinyal AC agar berada di atas $0\text{V}$ (misalnya, ke sekitar $2.5\text{V}$ DC) sehingga seluruh gelombang dapat dibaca oleh pin ADC $0\text{V}$ hingga $5\text{V}$ mikrokontroler.
