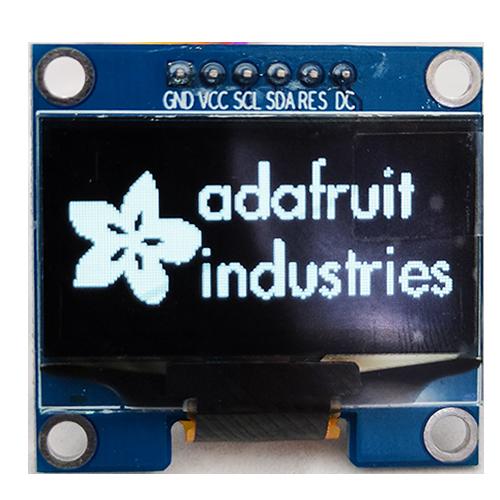

New LCD OLED 1.3" WHITE SPI 6pin 7pin LCD Module for Arduino Display - 6 PIN
Rp76.700
Pilih ukuran: 6 PIN
Deskripsi Produk: Modul Display OLED 1.3" Putih (Antarmuka SPI)Layar Ultra-Jernih, Kontras Tinggi dengan Komunikasi Serial CepatModul display OLED (Organic Light Emitting Diode) 1.3 inci ini adalah pilihan ideal untuk proyek Arduino, Raspberry Pi Pico, atau mikrokontroler lainnya yang memerlukan refresh rate cepat dan antarmuka visual berkualitas tinggi. Berbeda dengan versi I2C, modul ini menggunakan antarmuka SPI (Serial Peripheral Interface) yang menawarkan kecepatan komunikasi data yang lebih tinggi.
Fitur Utama & Keunggulan
Teknologi OLED: Setiap piksel memancarkan cahayanya sendiri (self-emitting), yang menghasilkan:Kontras Tak Terbatas: Warna hitam yang sempurna (piksel mati).Sudut Pandang Luas: Hampir $180^\circ$.Respons Cepat dan Kecerahan Tinggi.
Ukuran dan Warna: Memiliki ukuran diagonal 1.3 inci dengan resolusi umum $128 \times 64$ piksel. Warna monokrom Putih memberikan tampilan yang profesional dan jernih.
Antarmuka SPI (Serial Peripheral Interface): Menggunakan protokol komunikasi SPI yang terkenal dengan kecepatan transfer data yang sangat tinggi. Ini sangat ideal untuk aplikasi yang memerlukan pembaruan layar yang cepat (seperti game sederhana atau animasi).
Kebutuhan Pin: Meskipun lebih cepat, SPI memerlukan lebih banyak pin daripada I2C (biasanya 4 atau 5 pin data): MOSI, SCLK, DC, RES, dan terkadang CS.
Driver Chip Populer: Umumnya menggunakan driver chip SH1106 atau SSD1306. Chip ini didukung secara luas oleh berbagai library di Arduino IDE (seperti Adafruit GFX dan U8g2), memastikan integrasi perangkat lunak yang mudah.
Konfigurasi Pin Umum (6 atau 7 Pin):
PinFungsiKeteranganVCCPowerTegangan Operasi ($3.3 \text{V}$ atau $5 \text{V}$)GNDGroundGround SirkuitSCLKSerial ClockPulsa Jam SPIMOSI (SDA)Master Out Slave InData dikirim dari Mikrokontroler ke OLEDRESResetUntuk mereset driver OLEDDCData/CommandMembedakan antara pengiriman Data atau PerintahCSChip Select (Opsional)Untuk memilih modul ini di bus SPI
Aplikasi Ideal
Papan Skor (Scoreboard) dan Tampilan Status Cepat.
Prototipe Jam Digital dengan refresh detail.
Antarmuka Pengguna (UI) untuk perangkat industri kecil.
Menampilkan data sensor yang real-time dan kompleks.
Spesifikasi TeknisSpesifikasiDetailUkuran Layar1.3 Inci (Diagonal)WarnaMonokrom PutihResolusiUmumnya $128 \times 64$ PikselDriver ChipSH1106 / SSD1306 (Tergantung Manufaktur)AntarmukaSPI (6-pin atau 7-pin)Tegangan Operasi$3.3 \text{V}$ hingga $5 \text{V}$ (Kompatibel dengan Arduino)KecepatanTransfer Data Cepat
Fitur Utama & Keunggulan
Teknologi OLED: Setiap piksel memancarkan cahayanya sendiri (self-emitting), yang menghasilkan:Kontras Tak Terbatas: Warna hitam yang sempurna (piksel mati).Sudut Pandang Luas: Hampir $180^\circ$.Respons Cepat dan Kecerahan Tinggi.
Ukuran dan Warna: Memiliki ukuran diagonal 1.3 inci dengan resolusi umum $128 \times 64$ piksel. Warna monokrom Putih memberikan tampilan yang profesional dan jernih.
Antarmuka SPI (Serial Peripheral Interface): Menggunakan protokol komunikasi SPI yang terkenal dengan kecepatan transfer data yang sangat tinggi. Ini sangat ideal untuk aplikasi yang memerlukan pembaruan layar yang cepat (seperti game sederhana atau animasi).
Kebutuhan Pin: Meskipun lebih cepat, SPI memerlukan lebih banyak pin daripada I2C (biasanya 4 atau 5 pin data): MOSI, SCLK, DC, RES, dan terkadang CS.
Driver Chip Populer: Umumnya menggunakan driver chip SH1106 atau SSD1306. Chip ini didukung secara luas oleh berbagai library di Arduino IDE (seperti Adafruit GFX dan U8g2), memastikan integrasi perangkat lunak yang mudah.
Konfigurasi Pin Umum (6 atau 7 Pin):
PinFungsiKeteranganVCCPowerTegangan Operasi ($3.3 \text{V}$ atau $5 \text{V}$)GNDGroundGround SirkuitSCLKSerial ClockPulsa Jam SPIMOSI (SDA)Master Out Slave InData dikirim dari Mikrokontroler ke OLEDRESResetUntuk mereset driver OLEDDCData/CommandMembedakan antara pengiriman Data atau PerintahCSChip Select (Opsional)Untuk memilih modul ini di bus SPI
Aplikasi Ideal
Papan Skor (Scoreboard) dan Tampilan Status Cepat.
Prototipe Jam Digital dengan refresh detail.
Antarmuka Pengguna (UI) untuk perangkat industri kecil.
Menampilkan data sensor yang real-time dan kompleks.
Spesifikasi TeknisSpesifikasiDetailUkuran Layar1.3 Inci (Diagonal)WarnaMonokrom PutihResolusiUmumnya $128 \times 64$ PikselDriver ChipSH1106 / SSD1306 (Tergantung Manufaktur)AntarmukaSPI (6-pin atau 7-pin)Tegangan Operasi$3.3 \text{V}$ hingga $5 \text{V}$ (Kompatibel dengan Arduino)KecepatanTransfer Data Cepat
