DIY Modul Smart Remote Control Module Transmitter dan Receiver 433MHz - receiver

Modul Smart Remote Control dan Receiver 433MHz
untuk Arduino Raspberry Pi

Warna module receiver Hijau

Silahkan pilih varian:
Remote saja
Receiver saja
Komplit Remote dan receiver

Harga untuk:
1 buah Smart Remote Control 4 Tombol Freq 433MHz
atau
1 buah Smart Receiver Module 433MHz
sesuai dengan varian

Mengapa disebut smart remote receiver module?

Karena module receiver bisa learning frekuensi remote dan bisa disetting jadi 3 buah mode tipe output pada reciever pin D0 s/d D3.

Bisa diprogram untuk 4 buah remote tambahan (1 receiver bisa 4 remote)

Remote sudah termasuk baterai CR2032 yang umum dipasaran

Spesifikasi Remote:
Baterai Remote: 3V (Lithium CR2032)
Konsumsi Arus Remote: <10mA
Frekuensi transmisi: 433 MHz
Jarak transmisi: 10-30m
Jumlah tombol: 4

Cara kerja:
Tombol remote ada 4pcs, masing-masing berhubungan dengan port D0, D1, D2, D3. Jika salah satu tombol pada remote ditekan, port yang bersangkutan akan menghasilkan sinyal high atau low tergantung setting mode receivernya.

3 buah Mode Receiver:
Momentary, Toggle, dan Latch
Momentary: seperti tombol bel
Toggle: seperti saklar lampu
Latch: jika A ditekan maka hanya pin D3 akan ON dan yang lain OFF. jika B maka hanya D0 ON dan yg lain OFF.

Cara Program:
1. tekan tombol putih 8x untuk hapus / reset memory receiver
2. Mode: Momentary tekan tombol putih 1x , tunggu led menyala lalu tekan tombol di Remote nya sampai led kedip2
3. Mode: Toggle tekan tombol putih 2x , tunggu led menyala lalu tekan tombol di Remote nya sampai led kedip2
4. Mode: Latch tekan tombol putih 3x , tunggu led menyala lalu tekan tombol di Remote nya sampai led kedip2

setiap mengganti mode Receiver, harus direset dulu seperti pada No. 1.
untuk tambah remote, tekan 1x atau 2x atau 3x lalu tekan remote baru

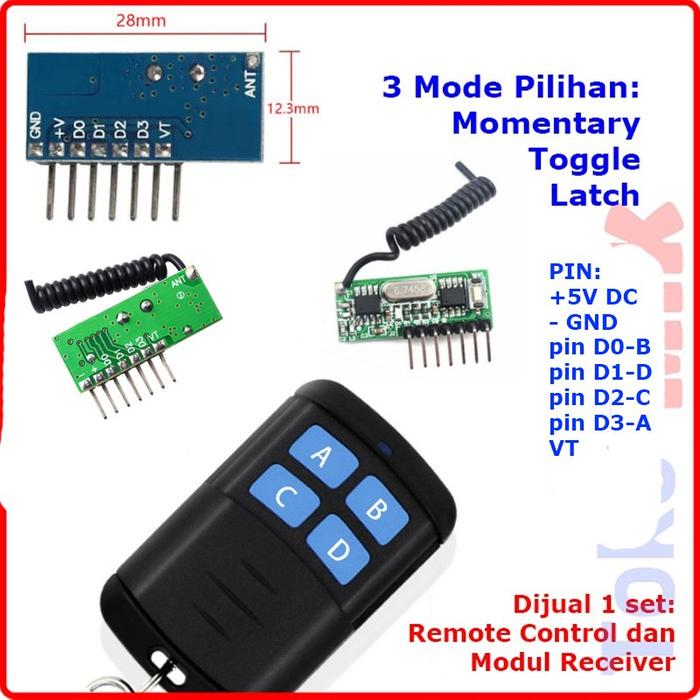

***Definisi Pin:
Pin---Nama---Fungsi
3V-5V - Positive power
GND - Negative power
D0 - Data output
D1 - Data output
D2 - Data output
D3 - Data output
VT - Indikator
