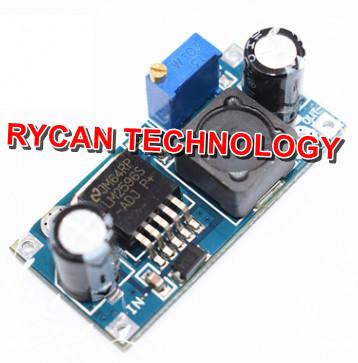

LM2596 Adjustable LM 2596 adj Step Down Module

LM2596 adalah sebuah regulator tegangan step-down yang sering digunakan dalam berbagai aplikasi elektronik untuk mengubah tegangan DC yang lebih tinggi menjadi tegangan DC yang lebih rendah. Berikut adalah spesifikasi umum dari LM2596: Tegangan Input: Biasanya dapat menerima tegangan input DC antara 4.5V hingga 40V, meskipun beberapa versi dapat menerima tegangan input yang lebih tinggi. Tegangan Output: Tegangan output dapat diatur secara fleksibel dan biasanya berkisar antara 1.25V hingga 37V tergantung pada model dan konfigurasi. Efisiensi: Efisiensi konversi tegangan biasanya cukup tinggi, sering kali mencapai lebih dari 80% tergantung pada kondisi operasional. Toleransi Tegangan Output: Biasanya memiliki toleransi tegangan output yang baik, umumnya dalam kisaran beberapa persen. Spesifikasi - Adjustable version output voltage range, 1.2V to 37V 4% max over line and load conditions - Guaranteed 3A output load current - Input voltage range up to 40V - Requires only 4 external components - Excellent line and load regulation specifications - 150 kHz fixed frequency internal oscillator - TTL shutdown capability - Low power standby mode, IQ typically 80 A - High efficiency - Uses readily available standard inductors - Thermal shutdown and current limit protection Applications - Simple high-efficiency step-down (buck) regulator - On-card switching regulators - Positive to negative converter LM2596 adalah regulator tegangan yang populer karena kemampuannya untuk menyediakan tegangan output yang stabil dan efisien dari tegangan input yang lebih tinggi. Fitur-fitur perlindungan dan kinerja yang baik menjadikannya pilihan yang umum digunakan dalam berbagai aplikasi elektronik.
