panel otomatis Pompa semi jet pum dan 1 toren 1phase

UTAMAKAN MEMBACA SEBELUM DIORDER, UNTUK KONEKSI PEMASANGAN

*otomatis pompa semi jet pump
*pengganti otomatis pompa/pengganti radar.
*1phase 220vac max 1000watt
*untuk otomatis toren
*toren kosong pompa hidup.
*toren penuh pompa mati.
*sensor air menggunakan electroda lilin d dalam toren/tandon

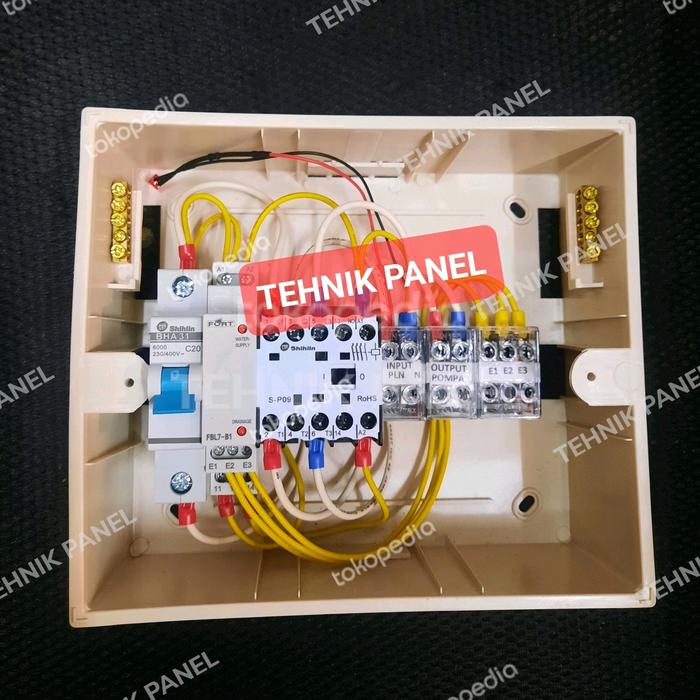

komponen:
*1pcs box mcb 8 grup model multi bisa buat inbow dan outbow.
*d lengkapin lampu indicator saat pompa hidup.
*1pcs wlc 1 tanki fort
*1pcs mcb 1p 20A shihlin
*1pcs kontaktor sp09 220v 20A
*3 pcs terminal blok
*fre sensor electroda 3pcs
*blm termasuk kabel electroda

pemasangan ikutin terminal d panel
(INPUT)(OUTPUT POMPA)(E1E2E3)

*pemasangaan sensor air electroda:
E1E2E3 d dalam tandon/toren atas
*tarik kabel 3 jalur dari terminal
panel E1E2E3 masing2 k tandon/toren atas.
*untuk kabel bisa model kawat bisa model serabut.
*untuk jarak kabel sensor electroda tidak terbatas.

*pasang posisi electroda d dalam tandon/toren:
E1 BAWAH
E2 TENGAH
E3 ATAS

*fungsi sensor E1E2E3 electroda:
D DALAM TANDON/TOREN ATAS
jika air naik k E3 pompa mati dan jika air turun K E2 pompa hidup.
E2 kontrol antara E1 DAN E3
electroda E1E2E3 harus d pasang semua
jika tidak d pasang semua tidak fungsi.
