OFI optical fiber identifier JOINWIT JW3306D ofi joinwit - 3306E

READY STOK..

PILIH VARIAN SEBELUM ORDER

BRAND : JOINWIT

TYPE

- 3306D

Fungsi:
- Tunjukkan arah sinyal dan daya dalam serat
- Tunjukkan ada atau tidaknya sinyal (serat hidup atau gelap)
- Secara efisien mengidentifikasi arah lalu lintas dan nada frekuensi (270Hz, 1KHz, 2KHz) dengan peringatan yang dapat didengar
- Menampilkan kekuatan inti relatif
- Adaptor yang mudah diganti
- Indikasi daya lebih rendah
- Membangun fungsi VFL

Spesifikasi:
- Panjang gelombang: 800nm ​​hingga 1700nm
- Jenis Pemeriksaan: InGaAs
- Frekuensi Modulasi: CW, 270Hz, 1KHz, 2KHz
- Indikator Arah Sinyal: Indikator Arah LED Kiri & Kanan
- Rentang Deteksi Arah Sinyal (dBm, CW/0,9mm Bare Fiber): > -30dBm
- Rentang Deteksi Daya Sinyal (dBm, CW/0,9mm Bare Fiber): > -30dBm
- Rentang Deteksi Frekuensi (dBm, Nilai Rata-rata): > -20dBm
- Pencari Kesalahan Visual: Dukungan
- Daya Output Lampu Merah: 10mW
- Suhu Operasional: -10â hingga 40â
- Suhu Penyimpanan: -25â hingga 70â
- Dimensi: 230 x 43 x 36mm
- Indikasi Frekuensi Sinyal: 270Hz, 1KHz, 2KHz

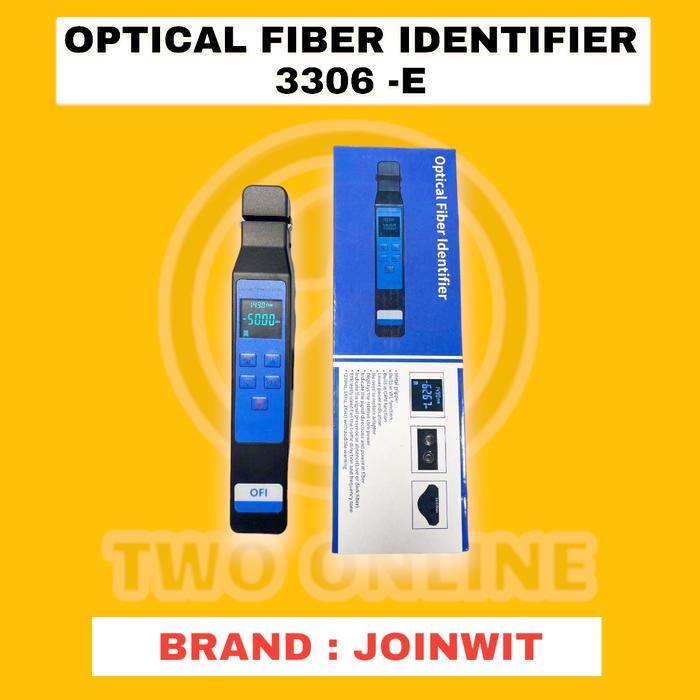

- 3306E

Keterangan:

1. Ikhtisar
Pengidentifikasi serat optik adalah alat penting untuk pemeliharaan optik, yang digunakan untuk proyek identifikasi serat tak rusak. Sementara itu juga memiliki modul pencari kesalahan visual dengan lokasi kesalahan dan fungsi pengukur daya.
Menggunakan teknologi pembengkokan makro on line untuk nondestruktif, teknologi ini dapat mengukur arah dan kekuatan sinyal serta menghindari kesalahan pengoperasian yang mengakibatkan jalur terputus.
Pengukuran lentur makro. Tikungan makro adalah penggunaan pembengkokan serat optik yang bocor ketika sinyal optik lemah, sinyal optik untuk mendeteksi arah dan intensitas. Tidak merusak serat optik, tanpa mengganggu komunikasi, dan deteksi langsung serat telanjang 2,5 mm, jumper ketat casing serat 0,9 mm dan 2,5 mm.
2. Fitur
* Membangun fungsi VFL 10mv
* Bangun di OPM
* Gripper logam, tidak perlu mengganti adaptor
* Fungsi pemantauan baterai rendah
* Identifikasi nada, pengidentifikasi serat optik dapat mendeteksi sinyal optik dalam sinyal nada beban tetap, 270Hz, 1KHz dan 2KHz, untuk mengidentifikasi serat optik tertentu, dapat dengan cepat menemukan serat yang diperlukan.
3. Spesifikasi Teknis
Panjang gelombang: 800nm~1700nm
Melewati kerugian penyisipan:
1. Serat optik 250um/900um: 1,0dB
2. Serat optik 2.0/3.0: 1,5dB
Penerapan serat optik: serat optik 250um/900um/2mm/3mm
Jenis Sinyal yang Diidentifikasi: 270HZ/1KHZ/2KHZ
Identifikasi sinyal termodulasi: Ya
Pengukuran Daya: Ya
Tampilan: layar warna LED
Nada: Ya
Pemantauan daya rendah: Ya
Tipe detektor: InGaAs 1mm
Spesifikasi VFL
Panjang gelombang: 650nm±10nm
Daya Keluaran: 10mV
Port Serat: 2,5 konektor universal
Spesifikasi OPM
Panjang gelombang: 800~1700nm
Sertifikat kalibrasi: 850/1300/1310/1490/1550/1625nm
Rentang pengukuran: -50~+26dB
Jenis konektor: 2.5 konektor universal
Catu daya: baterai alkaline 2 * AA 1.5V
Suhu Operasi: -10℃ hingga +50℃
Suhu Penyimpanan: -20℃ hingga +70℃
Ukuran garis besar: 230*43*36mm
Berat: 200g
4. Instruksi pengguna
(1) Masukkan fiber ke kepala adaptor, tekan tombol ke atas untuk mengunci klemamp.
(2) Ketika sinyal optik melewati serat, iluminator LED akan menunjukkan arah lalu lintas dengan nada yang terdengar sesekali dan daya inti relatif juga akan ditampilkan dalam format digital.
(3) Jika tidak ada sinyal optik yang melewati serat, iluminator LED mati dan "LO" akan ditampilkan pada posisi daya inti relatif.
(4) Pengidentifikasi serat juga dapat mendeteksi keberadaan nada termodulasi 2KHz, 1KHz dan 270Hz dengan nada yang terus terdengar.
5. Indikasi Daya Baterai
(1) Bila indikator LED berwarna merah, daya baterai sudah penuh.
(2) Ketika indikator LED berkedip, daya terlalu rendah dan instrumen tidak dapat bekerja dengan baik dan Anda harus mengganti baterai.

- 3306B

●Ikhtisar：
Pengidentifikasi Serat Optik JW3306B dapat dengan cepat mengidentifikasi arah serat yang ditransmisikan dan menampilkan daya inti relatif tanpa merusak serat tikungan. Ketika lalu lintas hadir, nada yang terdengar sesekali diaktifkan. Pengidentifikasi serat optik JW3306B juga mengenali modulasi seperti, 270Hz, 1kHz dan 2kHz. Ketika digunakan untuk mendeteksi
frekuensi, nada yang terus terdengar diaktifkan. Ada empat kepala adaptor yang tersedia: Ø 0.25, Ø 0.9, Ø 2.0 dan Ø 3.0. Pengenal serat optik JW3306B ditenagai oleh baterai alkaline 9V.

●Spesifikasi:
●Jenis:JW3306B
●Rentang Panjang Gelombang Teridentifikasi:800-1700 nm
●Jenis Sinyal Teridentifikasi:CW, 270Hz±5%,1kHz±5%,2kHz±5%
●Jenis Detektor: Ø1mm InGaAs 2pcs
●Jenis Adaptor:
Ø0,25 (Berlaku untuk Bare Fiber), Ø0,9 (Berlaku untuk Kabel Ø 0,9)
Ø2.0 (Berlaku untuk Kabel Ø 2.0), Ø 3.0 (Berlaku untuk Kabel Ø 3.0)
●Arah Sinyal: LED Kiri & Kanan
●Rentang Uji Arah Tunggal (dBm, CW/0,9 mm serat telanjang):
-46~10(1310nm)
-50~10(1550nm)
●Rentang Uji Daya Sinyal (dBm, serat telanjang CW/0,9 mm): -50~+10
●Tampilan Frekuensi Sinyal (Hz):270, 1k, 2k
●Rentang Uji Frekuensi (dBm, Nilai Rata-rata):
●Ø0.9, Ø 2.0, Ø 3.0:
-30~0 (2
