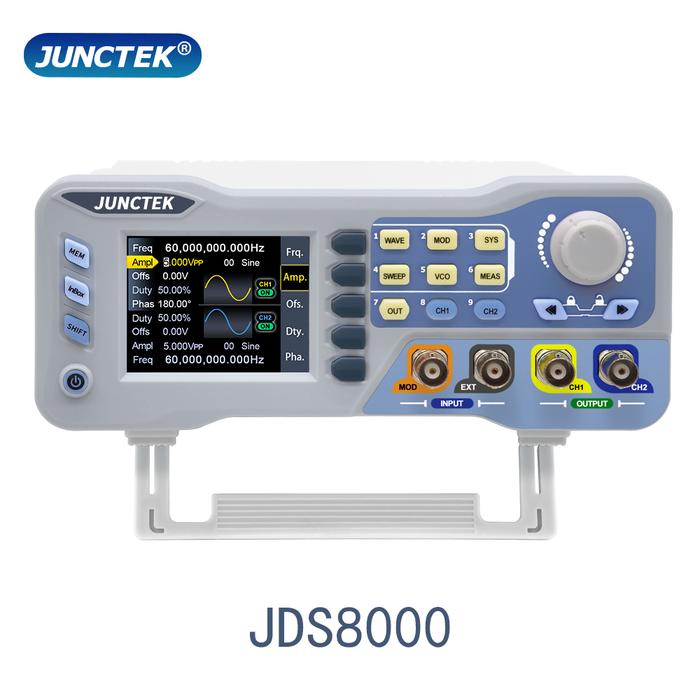

Jggek JDS8060 8080 Fungsi Generator Bentuk Gelombang Acak Sumber Sinyal Saluran Ganda 275 MS/s 14Bit Meteran Frekuensi 60Mhz 80Mhz

Nomor Model : PSG9000-80MHz
Ukuran Display : 3.0-4.9 Inches
DIY Supplies : ELECTRICAL
Nama Merek : JUNCTEK
Asal : CN (Asal)
Sertifikasi : CE,FCC,pse,NONE


JDS8000 seri fungsi saluran ganda/generator sinyal bentuk gelombang berubah-ubah mengadopsi layar warna 2.8 inci dan tombol silikon yang nyaman. Dapat mengeluarkan gelombang sinus, gelombang persegi, gelombang segitiga, gelombang denyut, sinyal DC dan bentuk gelombang acak. Ini memiliki fungsi modulasi bentuk gelombang, meletus, PWM, frekuensi pemindaian, amplitudo pemindaian, tugas pemindaian, pemindaian kontrol tegangan VCO, dll. Dilengkapi dengan meter frekuensi dan penghitung. Cocok untuk DIY, penelitian ilmiah, pengembangan pengajaran produk, debugging dan skenario lainnya.

Iran kinerja dua saluran persis sama, dan bentuk gelombang yang sama atau berbeda dapat dihasilkan pada waktu yang bersamaan, dengan perbedaan fase 0-359.99 yang dapat disesuaikan secara bebas;

Rentang frekuensi output gelombang Canon: ( JDS8060) atau ( JDS8080), amplitudo Output: amplitude;

Fied nilai sampling adalah hingga 275MSa/s, resolusi vertikal adalah 14bit * 8192 poin, dan lebih banyak data bentuk gelombang dapat diperoleh per waktu unit, sehingga membuat bentuk gelombang lebih akurat;

Fungsi brandulation: kedua saluran dapat mengeluarkan sinyal bentuk gelombang modulasi seperti AM FM PM meminta FSK SK SK;

Fungsi pemindaian: frekuensi pemindaian, amplitudo pemindaian dan siklus tugas pemindaian, dengan mode pemindaian linear dan logaritmik;

Bodyvco pemindaian kontrol tegangan; Mengendalikan frekuensi, amplitudo dan siklus tugas dari bentuk gelombang output melalui perubahan sinyal tegangan eksternal;

Fungsi modulasi lebar denyut nadi: penyesuaian Digital lebar denyut dan waktu siklus denyut nadi;

Fungsi terletak: dapat diatur untuk mengeluarkan sinyal bentuk gelombang 1-1/1048575 siklus acak;

Fungsi berpasangan: lebih dari 160 bentuk gelombang acak yang umum digunakan dibangun di perangkat lunak komputer atas, dan formulir gelombang acak dapat disesuaikan dan diunduh ke generator sinyal dengan satu klik;

Fungsi pengukuran: dilengkapi dengan pengukur frekuensi dan penghitung 1hz-100mhz, dengan kopling AC dan mode kopling DC;

Fungsi pembaruan firmware; firmware baru dapat diperoleh melalui software upgrade firmware untuk terus meningkatkan kinerja produk;

X2 mobile APP: chip Bluetooth bawaan, dapat dikontrol oleh aplikasi seluler, dan juga dapat mengimpor dan ekspor gelombang CSV bentuk file data

Fungsi Pengembangan sekunder: menyediakan protokol komunikasi gratis dan perangkat lunak komputer untuk memfasilitasi kontrol pemrograman;

Fungsi sinkronisasi multi-level: dua mesin atau lebih dapat mengeluarkan sinyal bentuk gelombang multi-channel setelah dihubungkan;

Model

JDS8060

JDS8080

Saluran

2

Frekuensi gelombang sinus

1nHz-
6
0MHz

1nHz-80MHz

Nilai sampel

275
MSA/S

Panjang gelombang

8192 poin/saluran

Resolusi vertikal bentuk gelombang

14 bit

Tipe gelombang

Gelombang sinus, gelombang persegi, gelombang Nadi (rasio tugas, lebar denyut dan waktu siklus dapat diatur dengan tepat), gelombang segitiga, ramp naik, jatuh, gelombang CMOS, tingkat DC, setengah gelombang, gelombang penuh, gelombang langkah positif, gelombang tangga Inverse, naik eksponensial, jatuh eksponensial, Lorentz gelombang nadi, gelombang multisonik, gelombang kebisingan acak, gelombang Nadi trapezoid, gelombang Nadi Sinker, dan 99 set bentuk gelombang yang ditentukan pengguna.

Gelombang persegi

1nHz-
15
MHz

Gelombang segitiga

1nHz-
15
MHz

Resolusi frekuensi

1nHz

Waktu naik/turun


2
0nS

10nS

Rentang amplitudo

Frekuensi 10mVpp)

Kekurangan rata

Frekuensi 10MHz: 1% (0,1db)

10MHz Dengan laju pengambilan sampel hingga 275MSa/s, lebih banyak data bentuk gelombang dapat didapatkan

Waktu satuan, dengan demikian membuat bentuk gelombang yang ditampilkan lebih akurat.

> Resolusi vertikal 14 bit, bentuk gelombang lebih halus.

> Makin panjang kedalaman penyimpanan bentuk gelombang, makin banyak detail bentuk gelombang disimpan,

Dan rincian sinyal dapat dikembalikan dengan presisi tinggi.

Saluran ganda setara dapat mengeluarkan sinyal fungsi yang sama atau berbeda atau sama

Sinyal bentuk gelombang acak pada saat yang bersamaan; Semua parameter dapat disesuaikan

Secara mandiri. Perbedaan fase antara dua saluran adalah 0-359.99 derajat

Bisa disesuaikan secara terus-menerus.

Setelah mengunduh dan menginstal aplikasi, hubungkan instrumen melalui Bluetooth,

Anda dapat melihat semua data yang relevan di aplikasi, dan Atur semua fungsi melalui aplikasi seluler.

Antarmuka keren dan kuat. Dapat dioperasikan dari jarak jauh dengan menggunakan ponsel

Aplikasi, dan mendukung impor dan ekspor data gelombang arbitrari, yang nyaman

Dan cepat.

Kontrol instrumen: semua operasi fungsional ditampilkan secara komprehensif dalam perangkat lunak

Antarmuka, sehingga pengguna dapat menyesuaikan parameter fungsional instrumen dengan cepat

Dan meningkatkan efisiensi kerja
