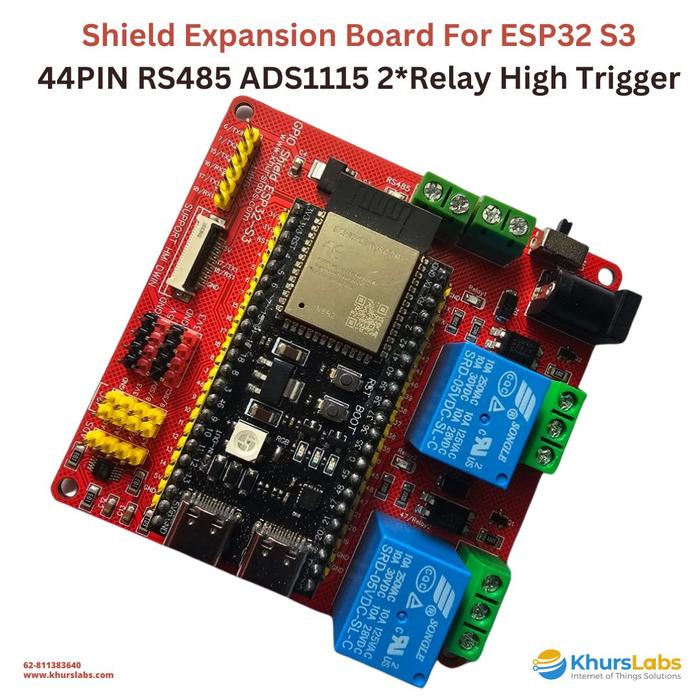

Shield Expansion Board For ESP32 S3 44PIN RS485 ADS1115 2*Relay High Trigger

𝐍𝐎𝐓𝐄: 𝐓𝐈𝐃𝐀𝐊 𝐌𝐄𝐍𝐄𝐑𝐈𝐌𝐀 𝐊𝐋𝐀𝐈𝐌 𝐀𝐓𝐀𝐔 𝐊𝐎𝐌𝐏𝐋𝐀𝐈𝐍 𝐃𝐈 𝐋𝐔𝐀𝐑 𝐒𝐈𝐒𝐓𝐄𝐌 𝐓𝐎𝐊𝐎𝐏𝐄𝐃𝐈𝐀

SKU:KR1027

Shield ESP32-S3 IO Board DevkitC 1 dirancang untuk kompatibilitas dengan ESP32 S3 DevkitC 1 44PIN Development Board. Shield ESP32-S3 IO mengeluarkan semua pin dari ESP32 DevkitC 1 44PIN Development Board. PIN Header Sensor VCC GND. Untuk menghubungkan sensor lain dengan mudah. Pada saat yang sama, untuk memberikan daya ke ESP32 S3 DevkitC 1 44PIN Development Board, shield ESP32-IO juga dirancang dengan rangkaian aliran daya. Saat digunakan, Anda hanya perlu memasukkan tegangan DC 12V pada soket hitam DC. Shield ESP32-S3 IO juga dilengkapi dengan switch DIP, untuk mengontrol daya.

Keunggulan:
- Dengan Modul LM2596 Output Fix 5V dan 3A (sangat cocok untuk kebutuhan multi sensor).
- Menggunakan Terminal Blok, Kabel terhubung sangat kuat dan tidak mudah lepas.

FITUR:
2x Relay High Trigger (PIN 47 & PIN 48)
4x PIN ADC 16bit ADS1115 (A0, A1,A2, A3)
2x PIN I2C/IIC
1x RS485 (For Industrial Sensor)
1x Socket HMI ( Support DWIN HMI Display)
3x Serial Communication (RX TX/UART )

**DETAIL CHECK GAMBAR NO.2

Compatible ESP32 S3 44PIN
- DevkitC 1
- DevkitC 1U
All Varian N2R8, N8R8, N16R8

Fitur:
Supply voltage: DC 12V
Working current: 3A
Operating temperature: -25℃ to +65℃

Sample Code: CHAT ADMIN

NB: ESP32 S3 Not INCLUDE (Shield Only)
