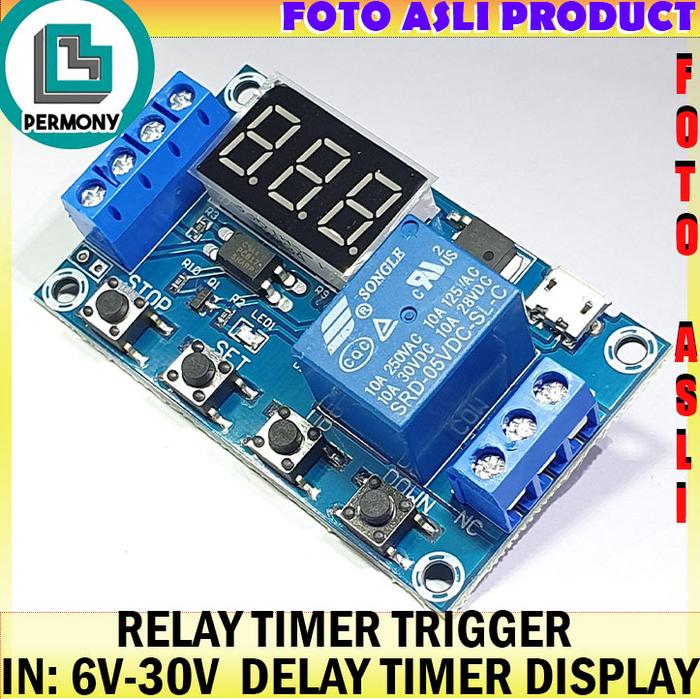

Relay Timer Display DC 6V~30V Module Switch Control - USB_Micro

Relay Timer Display DC 6V~30V Delay Time Module Switch Control
Dpt digunakan dgn PIR sensor, atau kipas, atau mesin penentas telur ayam, dll

Spesifikasi:
• Voltage: 6V~30V rentang volt yang lebar (support micro USB 5.0V)
• Level Tegangan Trigger Input : 3.0V~24V , Signal ground an system ground tidak sama, bertujuan supaya tidak ada interferensi.
• Load Capacity: DC 30V 5A, AC 220V 5A
• Pemakaian arus standby: 20mA , Relay On: 50mA
• Delay Timing 0.1 detik ~ 999 minutes (dapat di setting)
• Size: 6.2*3.8*1.7cm / 2.44*1.49*0.67"


Cara Setting:
Tekan Set selama 4 detik, untuk setting dan simpan, up dan down untuk mengubah nilai.

P1: Setelah sinyal trigger , relay ON selama OP time , dan kemudian Relay Off OP time
• P1.1: abaikan jika sinyal trigger terpicu lagi
• P1.2: jika ada triger lagi reset ulang timer , tp kl di trigger tetap HIGH counter tetap jalan
• P1.3: jika ada trigger relay langsung OFF, stop timer

P-2: jika ada trigger, setelah OP time relay ON, dan OFF setelah CL time, re-trigger tidak berfungsi pd mode ini.

P3.1:Loop , jika ada trigger Relay ON selama OP time dan OFF setelah CL time, dan akan di ulang selama LOP time.(mis: jika OP = 7, CL=3, LOP=2 , jika ada trigger relay on selama 7 detik, dan OFF selama 3 detik, kemudian diulang sampe 2x), jika ada trigger akan counter akan di ulang

P3.2: Loop sama dengan P3.1, beda nya hanya trigger pd saat power on counter langsung mulai, trigger tidak efek

P-4: sama dengan p1.2, cuman kl triger on terus…counter akan diam…jika triger sudah OFF, counter akan jalan lagi selama OP time


Paket yg di dapat:

1 pcs ★Relay Timer Display DC 6V~30V Delay Time Module Switch Control★
