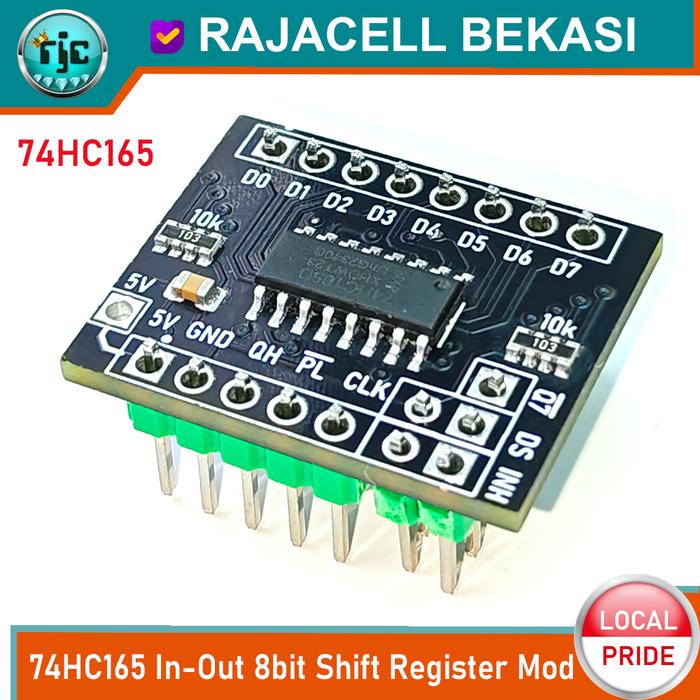

74HC165 8bit Shift Register IN Module Pin Input Expansion 8-bit Parallel-in Serial-out
Rp10.000
- Kondisi: Baru
- Min. Pemesanan: 1 Buah
- Etalase: C - Module Aksesoris Arduino
Modul Shift Register 74HC165: Ekspansi Input 8-Bit Parallel-in Serial-outSolusi optimal untuk membaca banyak input digital menggunakan lebih sedikit pin mikrokontroler.
Modul 74HC165 adalah chip shift register 8-bit berkecepatan tinggi yang dirancang untuk mengubah data paralel (dari 8 pin input) menjadi data serial (menggunakan hanya 3 pin mikrokontroler). Modul ini sangat ideal untuk proyek yang membutuhkan pembacaan status banyak switch, sensor, atau push button tanpa memakan banyak I/O pada Arduino atau mikrokontroler lainnya.
Fitur Utama dan Keunggulan
Ekspansi Input Efisien: Mengurangi jumlah pin mikrokontroler yang diperlukan dari 8 menjadi hanya 3 (Clock, Data, Load).
8-Bit Parallel-In Serial-Out: Dapat mengambil data dari 8 sumber input paralel secara simultan dan mengirimkannya secara serial ke mikrokontroler.
Tipe High-Speed CMOS (HC): Menawarkan kecepatan operasi tinggi dan konsumsi daya yang rendah.
Aplikasi Luas: Cocok untuk keypad matrix, pembacaan status tombol/sensor yang banyak, dan aplikasi di mana penghematan pin I/O sangat krusial.
ī¸ Cara Kerja Singkat
Parallel Load (PL): Sinyal LOAD/ (atau PL) dipicu untuk memuat 8 state input paralel ke dalam register internal 74HC165 secara bersamaan.
Shifting: Sinyal Clock (CLK) dipicu, dan chip mulai menggeser data yang telah dimuat satu per satu.
Serial Output (Qh): Mikrokontroler membaca data serial melalui pin Qh (Serial Data Output) untuk mendapatkan status dari 8 input.
Spesifikasi TeknisParameterDetailIC Utama74HC165 (CMOS)Arsitektur8-bit Parallel-in Serial-out (PISO)Tegangan Operasi$2V$ hingga $6V$ (Umumnya $5V$ untuk Arduino)Input Paralel8 Pin (D0 - D7)Output Serial1 Pin (Qh)Sinyal KontrolClock (CLK), Clock Inhibit (CE/), Load (PL/)
Pinout Modul (Contoh)Pin ModulFungsiKeteranganVCCPower Supply$5V$ (atau sesuai kebutuhan IC)GNDGroundGroundPL/Parallel LoadMengaktifkan pemuatan data paralel (biasanya aktif rendah)CLKClockSinyal pewaktu untuk menggeser dataCE/Clock EnableMengaktifkan/menonaktifkan sinyal Clock (biasanya aktif rendah)QhSerial OutputKeluaran data serial ke mikrokontrolerD0 - D7Parallel InputInput untuk membaca status 8 sumber
Modul 74HC165 adalah chip shift register 8-bit berkecepatan tinggi yang dirancang untuk mengubah data paralel (dari 8 pin input) menjadi data serial (menggunakan hanya 3 pin mikrokontroler). Modul ini sangat ideal untuk proyek yang membutuhkan pembacaan status banyak switch, sensor, atau push button tanpa memakan banyak I/O pada Arduino atau mikrokontroler lainnya.
Fitur Utama dan Keunggulan
Ekspansi Input Efisien: Mengurangi jumlah pin mikrokontroler yang diperlukan dari 8 menjadi hanya 3 (Clock, Data, Load).
8-Bit Parallel-In Serial-Out: Dapat mengambil data dari 8 sumber input paralel secara simultan dan mengirimkannya secara serial ke mikrokontroler.
Tipe High-Speed CMOS (HC): Menawarkan kecepatan operasi tinggi dan konsumsi daya yang rendah.
Aplikasi Luas: Cocok untuk keypad matrix, pembacaan status tombol/sensor yang banyak, dan aplikasi di mana penghematan pin I/O sangat krusial.
ī¸ Cara Kerja Singkat
Parallel Load (PL): Sinyal LOAD/ (atau PL) dipicu untuk memuat 8 state input paralel ke dalam register internal 74HC165 secara bersamaan.
Shifting: Sinyal Clock (CLK) dipicu, dan chip mulai menggeser data yang telah dimuat satu per satu.
Serial Output (Qh): Mikrokontroler membaca data serial melalui pin Qh (Serial Data Output) untuk mendapatkan status dari 8 input.
Spesifikasi TeknisParameterDetailIC Utama74HC165 (CMOS)Arsitektur8-bit Parallel-in Serial-out (PISO)Tegangan Operasi$2V$ hingga $6V$ (Umumnya $5V$ untuk Arduino)Input Paralel8 Pin (D0 - D7)Output Serial1 Pin (Qh)Sinyal KontrolClock (CLK), Clock Inhibit (CE/), Load (PL/)
Pinout Modul (Contoh)Pin ModulFungsiKeteranganVCCPower Supply$5V$ (atau sesuai kebutuhan IC)GNDGroundGroundPL/Parallel LoadMengaktifkan pemuatan data paralel (biasanya aktif rendah)CLKClockSinyal pewaktu untuk menggeser dataCE/Clock EnableMengaktifkan/menonaktifkan sinyal Clock (biasanya aktif rendah)QhSerial OutputKeluaran data serial ke mikrokontrolerD0 - D7Parallel InputInput untuk membaca status 8 sumber
