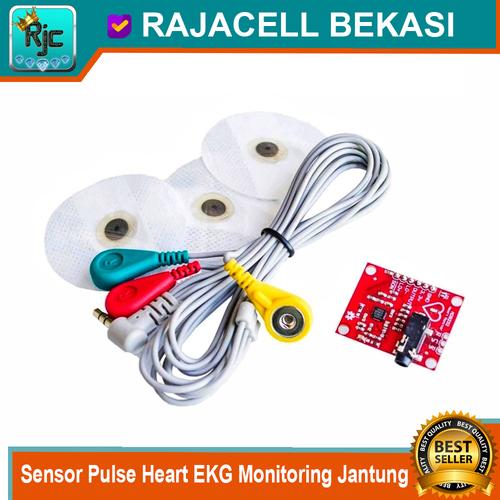

AD8232 ECG Sensor Pulse Heart EKG Monitoring Jantung for Arduino
Rp94.800
- Kondisi: Baru
- Min. Pemesanan: 1 Buah
- Etalase: J - Module Sensor Arduino
Modul Sensor Jantung AD8232 ECG/EKG (EKG Monitoring)Ringkasan ProdukAD8232 adalah single-lead heart rate monitor front end (antarmuka pemantau detak jantung satu kabel) yang sangat terintegrasi, dirancang oleh Analog Devices.1 Modul sensor ini khusus dibuat untuk mengekstrak, memperkuat, dan memfilter sinyal bio-elektrik kecil yang dihasilkan oleh jantung. Sinyal output analognya dapat dengan mudah dihubungkan ke input ADC (Analog-to-Digital Converter) pada mikrokontroler seperti Arduino, memungkinkan Anda membuat sistem pemantauan elektrokardiogram (EKG/ECG) sederhana dan portabel.2
Fitur Utama
Frontend EKG Terintegrasi: Dirancang khusus untuk aplikasi pemantauan detak jantung, mengatasi tantangan umum dalam mendapatkan sinyal EKG yang bersih, seperti noise (derau) dan artefak gerakan.
Filter Internal: Memiliki filter High-Pass dan Low-Pass bawaan untuk menghilangkan offset elektroda dan noise frekuensi tinggi, menghasilkan sinyal EKG yang lebih jelas.3
Right Leg Drive (RLD): Fitur penting yang mengurangi common-mode noise (derau moda umum) dengan mengendalikan tegangan pada elektroda kaki kanan, sangat meningkatkan kualitas sinyal.4
Output Analog: Sinyal output adalah tegangan analog yang dapat langsung dibaca oleh pin ADC pada Arduino atau mikrokontroler lainnya.5
Indikasi Lead-Off (LO): Memiliki pin output khusus (LO+ dan LO-) yang mengindikasikan jika salah satu elektroda terlepas dari kulit, penting untuk keandalan pengukuran.6
ī¸ Spesifikasi TeknisParameterDetailChip SensorAnalog Devices AD8232Tipe PengukuranECG/EKG (Electrocardiogram)Tegangan Operasi3.3V DC (Sangat disarankan)Arus OperasiSangat Rendah (sekitar $170\mu \text{A}$)Output SinyalAnalog (Tegangan)AntarmukaPin Output Analog dan DigitalAplikasi UtamaPemantauan Detak Jantung Jangka Pendek/Proyek
Detail Pinout dan Koneksi ke ArduinoModul AD8232 biasanya memiliki pin-pin berikut untuk koneksi:
Pin ModulFungsiKoneksi ke Arduino (Contoh)VCCCatu Daya3.3VGNDGroundGNDOUTPUTSinyal EKG AnalogPin Analog (A0)LO-Lead-Off NegatifPin DigitalLO+Lead-Off PositifPin DigitalRA, LA, RLElektrodaElektroda Lengan Kanan (RA), Lengan Kiri (LA), Kaki Kanan (RL)
Fitur Utama
Frontend EKG Terintegrasi: Dirancang khusus untuk aplikasi pemantauan detak jantung, mengatasi tantangan umum dalam mendapatkan sinyal EKG yang bersih, seperti noise (derau) dan artefak gerakan.
Filter Internal: Memiliki filter High-Pass dan Low-Pass bawaan untuk menghilangkan offset elektroda dan noise frekuensi tinggi, menghasilkan sinyal EKG yang lebih jelas.3
Right Leg Drive (RLD): Fitur penting yang mengurangi common-mode noise (derau moda umum) dengan mengendalikan tegangan pada elektroda kaki kanan, sangat meningkatkan kualitas sinyal.4
Output Analog: Sinyal output adalah tegangan analog yang dapat langsung dibaca oleh pin ADC pada Arduino atau mikrokontroler lainnya.5
Indikasi Lead-Off (LO): Memiliki pin output khusus (LO+ dan LO-) yang mengindikasikan jika salah satu elektroda terlepas dari kulit, penting untuk keandalan pengukuran.6
ī¸ Spesifikasi TeknisParameterDetailChip SensorAnalog Devices AD8232Tipe PengukuranECG/EKG (Electrocardiogram)Tegangan Operasi3.3V DC (Sangat disarankan)Arus OperasiSangat Rendah (sekitar $170\mu \text{A}$)Output SinyalAnalog (Tegangan)AntarmukaPin Output Analog dan DigitalAplikasi UtamaPemantauan Detak Jantung Jangka Pendek/Proyek
Detail Pinout dan Koneksi ke ArduinoModul AD8232 biasanya memiliki pin-pin berikut untuk koneksi:
Pin ModulFungsiKoneksi ke Arduino (Contoh)VCCCatu Daya3.3VGNDGroundGNDOUTPUTSinyal EKG AnalogPin Analog (A0)LO-Lead-Off NegatifPin DigitalLO+Lead-Off PositifPin DigitalRA, LA, RLElektrodaElektroda Lengan Kanan (RA), Lengan Kiri (LA), Kaki Kanan (RL)
