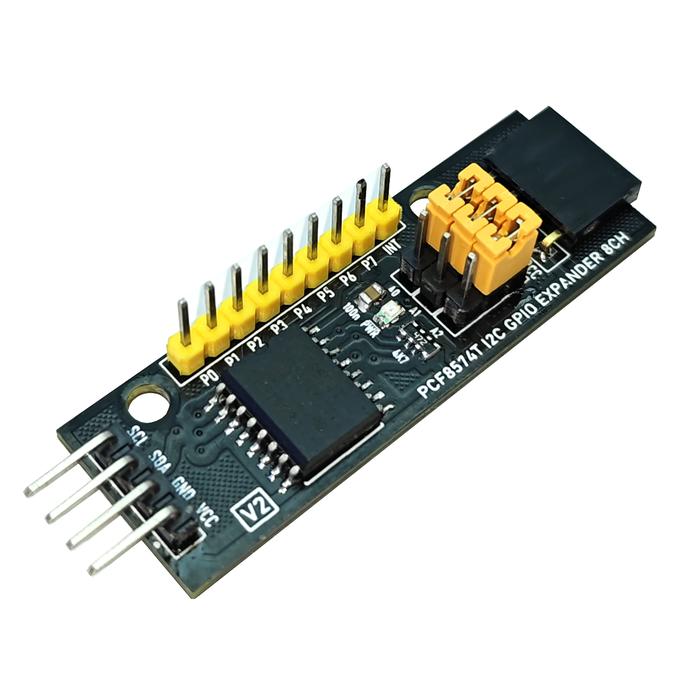

PCF8574 I2C 8-bit I/O expander GPIO Expansion Module Digital Pin Extender for Arduinoo ESP8266 ESP32 - Merah (3) - Kuning (2)
Rp15.000
Pilih warna: Kuning (2)
Modul Ekspansi I/O 8-bit I2C PCF8574Deskripsi ProdukModul Ekspansi I/O PCF8574 adalah solusi yang sangat efektif dan populer untuk mengatasi keterbatasan jumlah pin Input/Output (I/O) pada mikrokontroler seperti Arduino, ESP8266, dan ESP32. Modul ini menggunakan antarmuka serial I2C (Inter-Integrated Circuit), yang hanya memerlukan dua pin mikrokontroler (SDA dan SCL) untuk mengendalikan 8 pin I/O digital tambahan.
Dengan menggunakan modul ini, Anda dapat menghubungkan lebih banyak sensor, aktuator, LED, atau komponen lain ke proyek Anda, menjadikannya ideal untuk proyek-proyek yang membutuhkan banyak pin I/O. Desainnya yang ringkas dan integrasi I2C yang mudah membuatnya sangat praktis.
Fitur Utama
Ekspansi I/O 8-bit: Menyediakan 8 pin I/O tambahan (P0-P7) yang dapat dikonfigurasi secara individual sebagai input atau output.
Antarmuka I2C: Hanya menggunakan 2 pin mikrokontroler (SDA dan SCL) untuk komunikasi, menghemat pin I/O utama.
Dukungan Daisy-Chaining: Tiga pin alamat (A0, A1, A2) memungkinkan Anda untuk mengubah alamat I2C modul, sehingga hingga 8 modul dapat dihubungkan ke bus I2C yang sama, menyediakan total 64 pin I/O tambahan.
Konsumsi Daya Rendah: Beroperasi pada daya rendah, cocok untuk proyek-proyek yang sensitif terhadap energi.
Kompatibilitas Luas: Kompatibel dengan mikrokontroler 5V dan 3.3V (pastikan level tegangan komunikasi I2C sesuai dengan mikrokontroler Anda).
Fungsi Input/Output: Pin I/O memiliki karakteristik quasi-bidirectional yang unik, memungkinkan penggunaan sebagai pull-up yang kuat saat dalam mode input, cocok untuk membaca switch atau keypad.
ī¸ Spesifikasi TeknisParameterNilaiChip UtamaPCF8574Tegangan Operasi2.5V hingga 6V DCAntarmukaI2C (2-kawat)Jumlah Pin I/O8-bit (P0-P7)Frekuensi I2C Maks.100 kHz (standar mode)Pin AlamatA0, A1, A2 (untuk konfigurasi alamat I2C)Warna PCBMerah
Diagram PinPin ModuleDeskripsiVCCInput Daya (2.5V - 6V)GNDGround/NegatifSDAData Serial I2CSCLClock Serial I2CP0 - P7Pin I/O Digital Tambahan (8-bit)A0, A1, A2Pin Alamat I2C (Hubungkan ke VCC atau GND)INTOutput Interupsi (Aktif-Rendah)
Aplikasi Khas
Mengendalikan LED atau Relay
Membaca status tombol, switch, atau keypad matriks
Ekspansi I/O untuk tampilan LCD/OLED
Proyek robotika dan otomatisasi rumah pintar
Proyek dengan banyak sensor digital
Dengan menggunakan modul ini, Anda dapat menghubungkan lebih banyak sensor, aktuator, LED, atau komponen lain ke proyek Anda, menjadikannya ideal untuk proyek-proyek yang membutuhkan banyak pin I/O. Desainnya yang ringkas dan integrasi I2C yang mudah membuatnya sangat praktis.
Fitur Utama
Ekspansi I/O 8-bit: Menyediakan 8 pin I/O tambahan (P0-P7) yang dapat dikonfigurasi secara individual sebagai input atau output.
Antarmuka I2C: Hanya menggunakan 2 pin mikrokontroler (SDA dan SCL) untuk komunikasi, menghemat pin I/O utama.
Dukungan Daisy-Chaining: Tiga pin alamat (A0, A1, A2) memungkinkan Anda untuk mengubah alamat I2C modul, sehingga hingga 8 modul dapat dihubungkan ke bus I2C yang sama, menyediakan total 64 pin I/O tambahan.
Konsumsi Daya Rendah: Beroperasi pada daya rendah, cocok untuk proyek-proyek yang sensitif terhadap energi.
Kompatibilitas Luas: Kompatibel dengan mikrokontroler 5V dan 3.3V (pastikan level tegangan komunikasi I2C sesuai dengan mikrokontroler Anda).
Fungsi Input/Output: Pin I/O memiliki karakteristik quasi-bidirectional yang unik, memungkinkan penggunaan sebagai pull-up yang kuat saat dalam mode input, cocok untuk membaca switch atau keypad.
ī¸ Spesifikasi TeknisParameterNilaiChip UtamaPCF8574Tegangan Operasi2.5V hingga 6V DCAntarmukaI2C (2-kawat)Jumlah Pin I/O8-bit (P0-P7)Frekuensi I2C Maks.100 kHz (standar mode)Pin AlamatA0, A1, A2 (untuk konfigurasi alamat I2C)Warna PCBMerah
Diagram PinPin ModuleDeskripsiVCCInput Daya (2.5V - 6V)GNDGround/NegatifSDAData Serial I2CSCLClock Serial I2CP0 - P7Pin I/O Digital Tambahan (8-bit)A0, A1, A2Pin Alamat I2C (Hubungkan ke VCC atau GND)INTOutput Interupsi (Aktif-Rendah)
Aplikasi Khas
Mengendalikan LED atau Relay
Membaca status tombol, switch, atau keypad matriks
Ekspansi I/O untuk tampilan LCD/OLED
Proyek robotika dan otomatisasi rumah pintar
Proyek dengan banyak sensor digital
