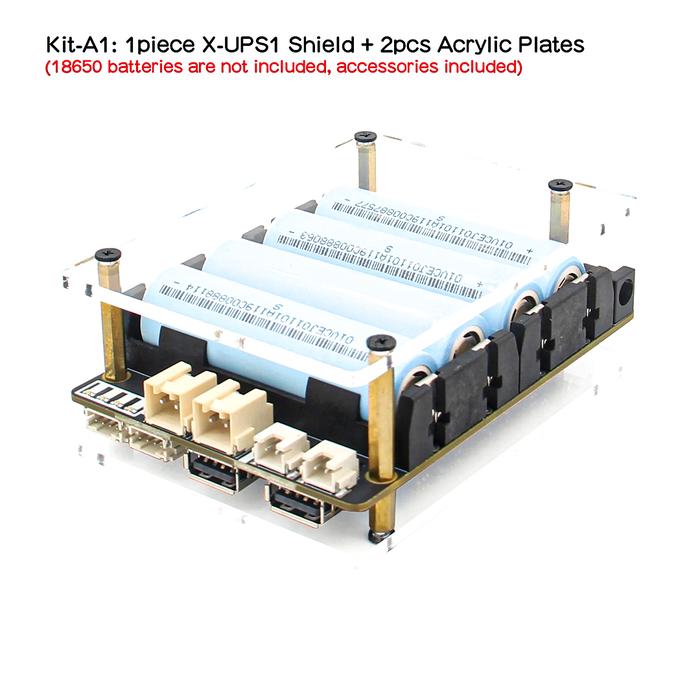

X-UPS1 12V/5V Dual Output Universal SBC Stackable UPS Shield - 1

X-UPS1 universal Uninterruptible Power Supply (UPS), kompatibel dengan sebagian besar Komputer Papan Tunggal (SBC) yang menggunakan input daya 12Vdc atau 5Vdc, seperti Orange Pi 5/5B, NVIDIA Jetson Nano/Orin Nano/AGX Orin, Raspberry Pi 4/3B+/3B, Tinker Board, Rock Pi, Arduino, Libre Computer, Lattepanda, dll.

Fitur
- Setiap papan menyediakan cadangan daya maksimal 3A
- Mengintegrasikan MOSFET Daya Lanjutan setara dengan 7mΩ RDS (ON) untuk mengurangi kehilangan daya
- Mendukung pengisian baterai cepat 3000mA
- Perlindungan arus balik, arus & tegangan berlebih, serta koneksi balik sel
- Konverter DC/DC stepdown yang terintegrasi
- Wide 6V to 24V operating input range
- Arus keluaran hingga 10A untuk menjaga pengisian cepat 3A dan memberi daya pada SBC secara bersamaan
- Memungkinkan pengisian daya dari mobil, panel solder, dan sumber daya lainnya
- Soket input daya yang umum 5.5x2.1mm
- Disertai fitur-fitur power control
- Konektor output daya: VH3.96 x2 (12V) / XH2.54 x2 (5V) / USB TypeA x2 (5V)
- PH2.0-4P untuk sakelar daya eksternal
- PH2.0-4P untuk mendeteksi baterai lemah dan kehilangan daya AC

Spesifikasi
- Power input (Single board): 6-24Vdc ±5%, ≥3A
- UPS output voltage: 12Vdc ±5%, 5.1Vdc ±5%
- UPS output current (Single boards): Max 3A
- UPS output current (Stackable boards): 3A x No. of the boards
- UPS charging current (Single board): 2.3~3.2A
- Terminal Battery Voltage: 4.24V
- Battery Recharge Threshold: 4.1V
- Battery low detection: ≤3V

Isi Produk
- 1/2/3x X-UPS1 Expansion Board (NOT include 18650 batteries)
- 1x 4Pin PH2.0 to dupont cable (30cm length, this is a signal & 5V Output Cable)
- 1x VH3.96 to DC5525 Cable (50cm length, to 12V output)
- 1x XH2.54 to DC5521 Cable (50cm length, to 5V output)
- 1x GPIO Header
- 2x Jumper link Pitch 2.54mm
- 2x Acrylic Plates
- 1x Screws Pack Accessories

- Jangan gunakan catu daya yang dapat diatur tegangannya
- Jangan gunakan catu daya yang sama dengan yang digunakan pada strip LED
